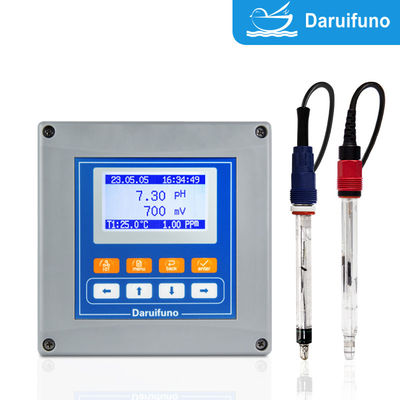

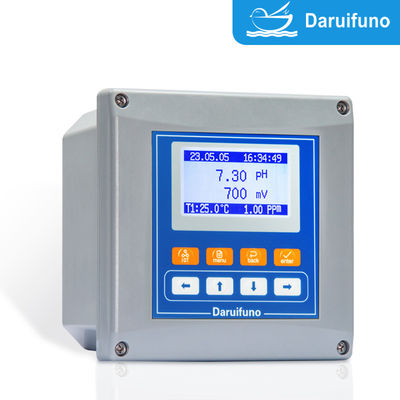

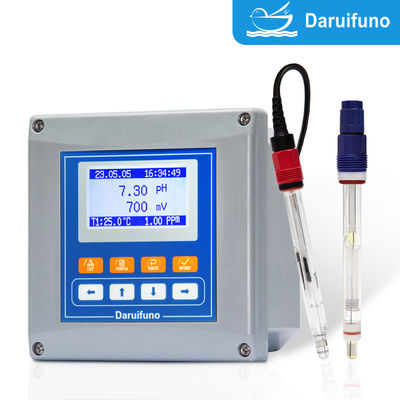

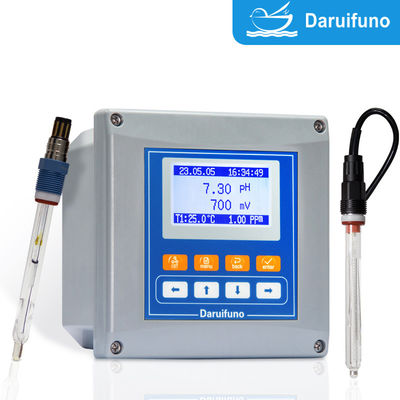

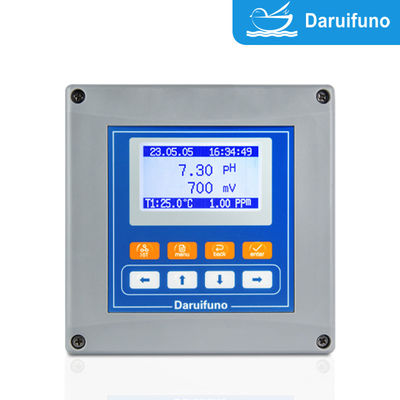

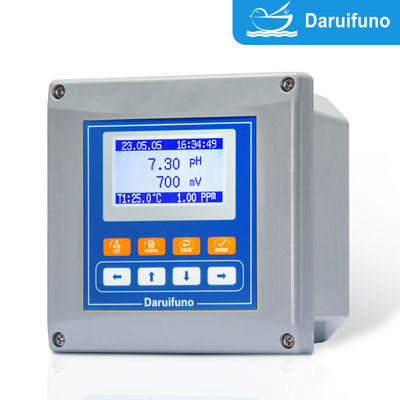

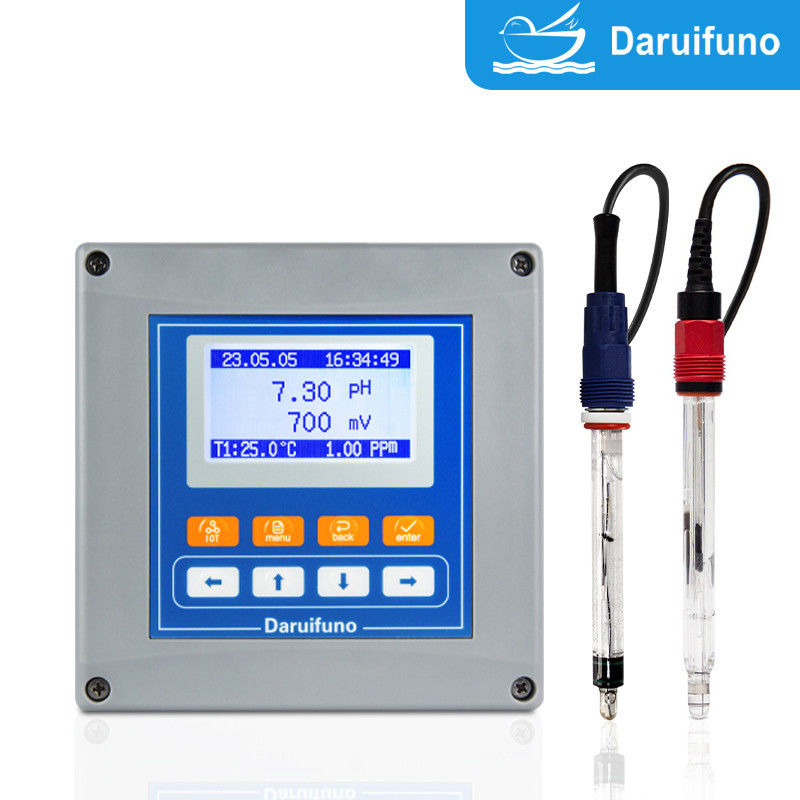

Analogiczny typ Dule Channels PH i ORP Controller z historycznym zapisem danych dla basenu
Podwójnie kanałowy analogowy regulator pH i ORP jest inteligentnym urządzeniem sterującym analitycznie, szeroko stosowanym w obróbce wody, chemii, żywności, galwanizacji i innych gałęziach przemysłu.Może on odbierać dwa sygnały jednocześnie (np., jedna grupa pH i jedna grupa ORP) dla niezależnej lub powiązanej kontroli.
- Oszczędność miejsca i kosztów: zintegrowanie funkcji pH i ORP w jednym sterowniku w celu zmniejszenia liczby urządzeń.
- Podwójnie kanałowe niezależne sterowanie: może monitorować i kontrolować dwa parametry chemiczne oddzielnie w celu poprawy dokładności sterowania.
- Zwiększenie elastyczności systemu: łatwość elastycznego ustawiania zgodnie z różnymi wymaganiami sterowania w złożonych procesach.
- Dostosowanie do trendu kontroli wieloparametrowego połączenia w nowoczesnym przemyśle: wspieranie rejestracji danych i zdalnego zarządzania
Parametry produktu
| Model |
APX2-PD-A |
APX2-PD-D |
| Obiekty pomiarowe |
2 wejścia kanału pomiarowego, pH lub ORP można wybrać dowolnie |
| Zasada |
PH |
Szklana elektroda pH (indeks stężenia jonów wodoru) |
| ORP |
Elektrody z platyny lub złota (potencjał redoksyczny) |
| Zakres wyświetlania |
PH: 0~14pH ORP: ± 2000mV Temperatura: -10~150°C |
| Rozstrzygnięcie |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Dokładność |
00,1% zakresu pomiarowego lub ±0,02pH / ±2mV, przyjmuje się większy |
| Stabilność |
00,05% zakresu pomiarowego co 24 godziny bez akumulacji |
| Powtarzalność |
Lepsze niż 0,1% zakresu pomiarowego |
| Odszkodowanie tymczasowe |
Automatyczne lub ręczne (NTC10K/PT1000) |
| Wyjście przekaźnika |
Dwa przekaźniki SPST, maksymalne obciążenie 3A/250VAC, ustawienie alarmu wysokiego/niższego, temperatury lub kontroli czystej |
| Komunikacja cyfrowa |
Dwuprzewodowy interfejs RS485, Modbus RTU i JSON |
| Aktualny wydajność |
Dwa prądy 0/4 ~ 20mA Maks. obciążenie 1000Ω |
| Wyświetlacz czasu |
Rok/miesiąc/data godzina/minuta/sekunda |
| Dane historyczne |
Zapisywanie 10000 danych historycznych i ostatnich 100 danych utrzymania kalibracji |
| Przedmiot wyceny* |
Wbudowana matryca (ekwiwalentna do chloru pozostałego) 0~2,5 mg/l |
| Wsparcie zdefiniowane przez użytkownika (matryca 20x20) |
| Odpowiedź liniowa (stabilność próbki wody) |
| Wyświetlacz |
128 * 64 3,2-calowy graficzny matryca kropkowa LCD |
| Metoda kalibracji |
PH: 3 punkty ORP: 2 punkty, punkty kalibracyjne można swobodnie ustawić |
| Materiał |
Zwiększona stopa ochrony ABS: IP66 |
| Zasilanie |
AC: 100~240V 50/60Hz |
Prąd stały: 18~36V |
| Wymiar |
144*144*120mm (rozmiar otworu 138*138mm) |
| Temperatura pracy |
0°C, RH < 95%, nie kondensujące |
| Temperatura przechowywania |
-20 ≈ 70 °C, RH < 55%, nie kondensujące |
| Instalacja |
Ściany, zaciski rurowe, panele |
Zalety i cechy
- Wprowadzenie podwójnego kanału: obsługuje jednoczesne podłączenie dwóch elektrod (pH+pH, ORP+ORP lub pH+ORP)
- Wyjście relé dwukanałowe: można ustawić alarm wysoki/niżki, kontrolę dawkowania i inne funkcje
- Wyjście sygnału analogowego (4-20mA): system dokingowy PLC lub DCS w celu uzyskania zdalnego sterowania
- Wysokiej rozdzielczości wyświetlacz LCD W czasie rzeczywistym wyświetla pH/ORP, stan elektrody, temperaturę, stan przekaźnika itp.
- Operacja oparta na menu: prosta w obsłudze, obsługa wielu języków
- Funkcja rejestracji historii: przechowuje dane pomiarowe i zapisy alarmowe w celu łatwej identyfikacji
- Zegar elektroniczny: zapewnia znacznik czasu, współpracuje z rejestracją danych
- Automatyczne sterowanie czyszczeniem: zapewnia wyjście przekaźnika czyszczenia, obsługuje funkcję czyszczenia czasowego lub warunkowego uruchamiania
- Wielokrotne metody kalibracji: obsługuje kalibrację 1-punktową, 2-punktową lub wielopunktową w celu poprawy dokładności
- Dwa kanały są odizolowane od siebie
- Każdy kanał może być podłączony do niezależnego systemu temperatury.
- Gdy pH, ORP i temperatura są testowane jednocześnie, algorytm wewnątrz licznika może jednocześnie ocenić zdolność dezynfekcji i wyświetlać wartości pH, ORP, temperatury i chloru.
- Zapewnić jednoczesne monitorowanie pH/ORP, kontrolę dawkowania i zdalną transmisję sygnału danych.
Daruifuno PH kontroler ORP APX2-PD zapis historii i funkcja zegara elektronicznego
Wbudowany zegar w czasie rzeczywistym RTC: może wyświetlać bieżący czas i obsługiwać znacznik czasu.
Daruifuno PH kontroler ORP APX2-PD dwu-stronna kontrola rellu zasady dawkowania
Każdy kanał może być skonfigurowany z dwoma przekaźnikami w celu osiągnięcia następujących funkcji:
Ustawienie górnych i dolnych limitów: gdy pH/ORP przekracza ustawioną wartość, przekaźnik działa.
Pompy dozowania sterujące:
pH jest zbyt wysokie → uruchomić pompę dozowania kwasu;
pH jest zbyt niskie → uruchomić pompę dozowania alkalizmu;
ORP jest zbyt niskie → rozpocząć podawanie tlenku;
ORP jest zbyt wysoka → rozpocznij podawanie redukcyjnego leku.
Opóźniona funkcja uruchamiania/zatrzymywania pompy w celu zapobiegania nadmiernym wahaniom.
Kontrola połączenia: połączenie rozpoczyna się i kończy, gdy zarówno pH, jak i ORP przekraczają limit.
Daruifuno PH ORP regulator APX2-PD automatyczne czyszczenie zasady sterowania
Kontroler może ustawić: czas świeżenia, czas czyszczenia
Metoda kontroli:
Kontroler wyprowadza sygnał przekaźnika czyszczenia → napędza zawór magnetyczny/pompę wodną/czyszczenie gazu → płuka elektrodę
Daruifuno PH ORP regulator APX2-PD pH i ORP metoda kalibracji
1. kalibracja pH:
Stosować standardowy bufor: pH 4.01, 7.00, 10.01, PH kontroler ORP produkowany przez naszą firmę Daruifuno, punkt kalibracji może być ustawiony swobodnie.
Kalibracja w jednym punkcie: do kalibracji punktu zerowego należy użyć płynu o pH 7,00.
Dwupunktowa kalibracja: pH 7,00 i 4,00 lub 10.00, kalibruj punkt zerowy i nachylenie.
Kontroler kieruje operacją, automatycznie określa stabilność i magazyny.
2. Kalibracja ORP:
Wykorzystanie standardowego bufora, takiego jak +220mV lub +470mV.
Proces kalibracji jest prosty, zwykle wystarczy jeden punkt.
Metoda montażu sterownika Daruifuno PH ORP APX2-PD
Instalacja panelu (wbudowany): nadaje się do skrzynki przyrządów lub szafy sterującej.
Instalacja ścienna: mocowana na ścianie przez tylną płytę.
Instalacja rurociągu: mocowana obok rurociągu procesowego za pomocą specjalnego uchwytu.
Metoda dostępu do elektrody: obsługuje połączenie BNC lub nawiasowe, elektrody i sonda kompensacyjna temperatury są zwykle umieszczane w ogniwie przepływu lub interfejsie online.
- Nie.Zastosowanie:
◇ Woda powierzchniowa
◇ Woda z źródła
◇ Wody akwakultury
◇ Woda krajobrazowa
◇ Przywóz urządzeń wodnych
◇ monitorowanie oczyszczania wody
◇ Woda pitna,
◇ Wody podziemne, basen
◇Monitorowanie procesów przemysłowych i zarządzanie kontrolą dawkowania
◇Wykorzystanie chemiczne, ropy naftowej, papieru, żywności i leków, galwanizacja, produkcja PCB itp.
◇ Oczyszczanie wód komunalnych i przemysłowych
◇ Monitorowanie wody chłodzącej
◇ Kontrola płynu elektroplastycznym/chemicznym
◇ Produkcja żywności i napojów
◇ Kontrola zbiornika reakcji neutralizacji kwasów i zasad
