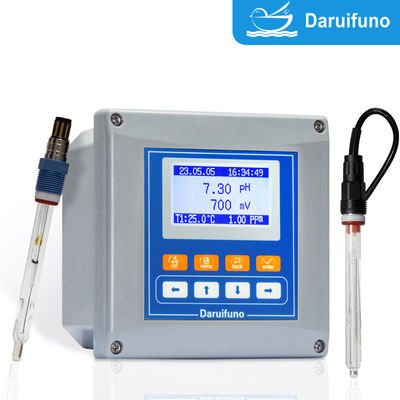

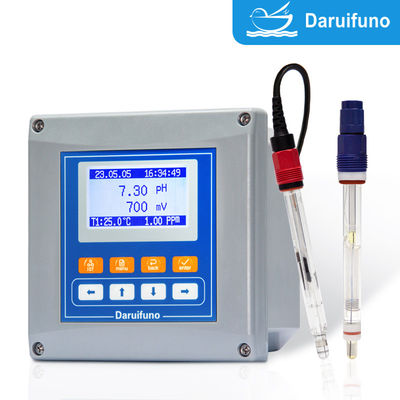

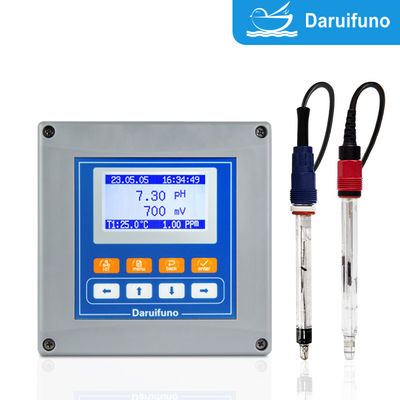

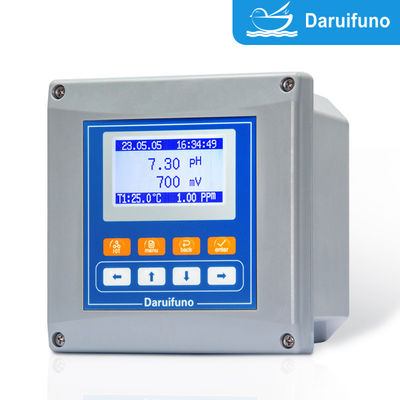

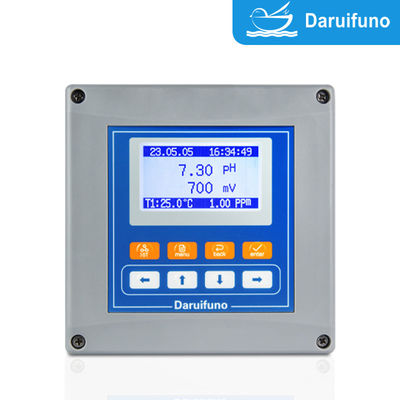

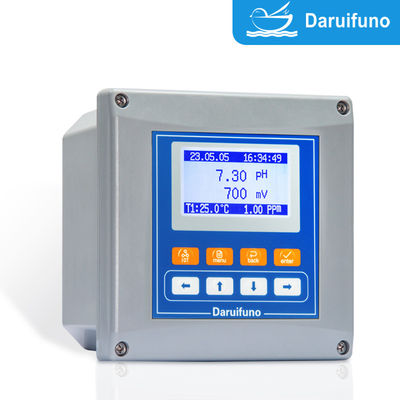

Dual Channels Analog PH And ORP Controller z RS485 i dwoma przekaźnikami
Dwukanałowy sterownik APX2-PD marki Daruifuno podłączony do dwóch kanałów sygnału analogowego jednocześnie:jeden może być wybrany dla elektrody pH, a drugi dla elektrody ORP (potencjał redukcji utleniania), obie mogą być podłączone do analogowej elektrody pH, a obie mogą być podłączone do analogowej elektrody ORP.
Sygnał analogowy (zwykle mV lub 4 ~ 20mA) jest wzmacniany, filtrowany, przekształcany liniowo i wyświetlany, wypuszczany lub uruchamiany po wewnętrznym przetwarzaniu.kalibracja i kontrola odpowiednio pH i ORP.
- Podwójne kanały działają niezależnie: jedno urządzenie może jednocześnie monitorować pH i ORP, oszczędzając koszty urządzeń i powierzchnię instalacyjną.
- Wysoce precyzyjne pomiary: stabilny sygnał, kompensacja temperatury
- Dwa wyjścia analogowe: odpowiednio 4~20mA odpowiadające pH i ORP, które są używane do łączenia systemów PLC i DCS.
- Jeden wyjście Modbus RS485, RS485 to różniczkowy interfejs komunikacji sygnałowej o silnej zdolności antynterferencyjnej, długiej odległości komunikacji (do 1,2 kilometra),wsparcie komunikacji wielopunktowej, itp., i jest często używany do łączenia się z komputerami hosta, PLC, DCS i innymi systemami. Może przesyłać dane zdalnie i przesyłać dane pomiarowe, takie jak pH, ORP, temperatura itp.do systemu komputerowego hosta w czasie rzeczywistym za pośrednictwem RS485. Może realizować scentralizowane monitorowanie, pozyskiwanie danych i analizę. Może komunikować się z systemem PLC / DCS. Może komunikować się z PLC,DCS i inne systemy sterowania za pomocą protokołu Modbus RTU (najczęściej stosowanego) do sterowania automatyzacją procesów.
Parametry produktu
| Model |
APX2-PD-A |
APX2-PD-D |
| Obiekty pomiarowe |
2 wejścia kanału pomiarowego, pH lub ORP można wybrać dowolnie |
| Zasada |
PH |
Szklana elektroda pH (indeks stężenia jonów wodoru) |
| ORP |
Elektrody z platyny lub złota (potencjał redoksyczny) |
| Zakres wyświetlania |
PH: 0~14pH ORP: ± 2000mV Temperatura: -10~150°C |
| Rozstrzygnięcie |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Dokładność |
00,1% zakresu pomiarowego lub ±0,02pH / ±2mV, przyjmuje się większy |
| Stabilność |
00,05% zakresu pomiarowego co 24 godziny bez akumulacji |
| Powtarzalność |
Lepsze niż 0,1% zakresu pomiarowego |
| Odszkodowanie tymczasowe |
Automatyczne lub ręczne (NTC10K/PT1000) |
| Wyjście przekaźnika |
Dwa przekaźniki SPST, maksymalne obciążenie 3A/250VAC, ustawienie alarmu wysokiego/niższego, temperatury lub kontroli czystej |
| Komunikacja cyfrowa |
Dwuprzewodowy interfejs RS485, Modbus RTU i JSON |
| Aktualny wydajność |
Dwa prądy 0/4 ~ 20mA Maks. obciążenie 1000Ω |
| Wyświetlacz czasu |
Rok/miesiąc/data godzina/minuta/sekunda |
| Dane historyczne |
Zapisywanie 10000 danych historycznych i ostatnich 100 danych utrzymania kalibracji |
| Przedmiot wyceny* |
Wbudowana matryca (ekwiwalentna do chloru pozostałego) 0~2,5 mg/l |
| Wsparcie zdefiniowane przez użytkownika (matryca 20x20) |
| Odpowiedź liniowa (stabilność próbki wody) |
| Wyświetlacz |
128 * 64 3,2-calowy graficzny matryca kropkowa LCD |
| Metoda kalibracji |
PH: 3 punkty ORP: 2 punkty, punkty kalibracyjne można swobodnie ustawić |
| Materiał |
Zwiększona stopa ochrony ABS: IP66 |
| Zasilanie |
AC: 100~240V 50/60Hz |
Prąd stały: 18~36V |
| Wymiar |
144*144*120mm (rozmiar otworu 138*138mm) |
| Temperatura pracy |
0°C, RH < 95%, nie kondensujące |
| Temperatura przechowywania |
-20 ≈ 70 °C, RH < 55%, nie kondensujące |
| Instalacja |
Ściany, zaciski rurowe, panele |
Zalety i cechy
- Wprowadzenie podwójnego kanału: obsługuje jednoczesne podłączenie dwóch elektrod (pH+pH, ORP+ORP lub pH+ORP), jednocześnie monitoruje pH i ORP, zwiększa wydajność i oszczędza powierzchnię instalacyjną
- Wyjście relé dwukanałowe: można ustawić alarm wysoki/niżki, kontrolę dawkowania i inne funkcje
- Wyjście sygnału analogowego (4-20mA): zapewnia wyjście 4-20mA, które jest wygodne do dokuwania z systemami PLC i DCS
- Wysokiej rozdzielczości wyświetlacz LCD W czasie rzeczywistym wyświetla pH/ORP, stan elektrody, temperaturę, stan przekaźnika itp.
- Funkcja rejestracji historii: przechowuje dane pomiarowe i zapisy alarmowe w celu łatwej identyfikacji
- Zegar elektroniczny: zapewnia znacznik czasu, współpracuje z rejestracją danych Wbudowany zapis historii i zegar elektroniczny, można zapytać o czas kluczowych wydarzeń
- Automatyczne sterowanie czyszczeniem: zapewnia wyjście przekaźnika czyszczenia, obsługuje funkcję czyszczenia czasowego lub warunkowego wyzwalacza, aby wydłużyć żywotność elektrody
- Wielokrotne metody kalibracji: obsługuje kalibrację 1-punktową, 2-punktową lub wielopunktową w celu poprawy dokładności
- Dwa kanały są odizolowane od siebie
- Każdy kanał może być podłączony do niezależnego systemu temperatury.
- W przypadku jednoczesnego badania pH, ORP i temperatury algorytm znajdujący się wewnątrz licznika może jednocześnie ocenić zdolność dezynfekcji i wyświetlać wartości pH, ORP, temperatury i chloru.
- Zapewnić jednoczesne monitorowanie pH/ORP, kontrolę dawkowania i zdalną transmisję sygnału danych.
- Operacja oparta na menu Wsparcie wielu języków, przyjazny dla użytkownika interfejs, prosta obsługa
Daruifuno PH kontroler ORP APX2-PD zapis historii i funkcja zegara elektronicznego1Funkcja zapisu historii
1Przechowywanie danych pomiarowych, zdarzeń alarmowych itp.
Interwał rejestracji można ustawić (np. co 10 minut)
2. Funkcja zegara elektronicznego
Moduł zegara w czasie rzeczywistym zapewniający dokładny czas rejestracji zdarzeń
Wykorzystywane do kontroli czasu (np. czas czyszczenia, kalibracja)
Daruifuno PH kontroler ORP APX2-PD dwu-stronna kontrola rellu zasady dawkowania
Ustaw górną lub dolną granicę pH. Po przekroczeniu ustawionej wartości, przekaźnik zostanie uruchomiony.
Przykład: pH > 9, uruchomienie pompy dozowania kwasu;
pH < 6, uruchomienie pompy dozowania alkalizmu;
Można ustawić interwał histerezy, aby uniknąć częstego przełączania.
Daruifuno PH ORP regulator APX2-PD automatyczne czyszczenie zasady sterowania
Relaj czyszczący może być ustawiony do rozpoczęcia w ustalonym czasie (np. co 24 godziny); ustawienie czasu spłukiwania
uruchamia zawór magnetyczny lub pompę wodną do czyszczenia elektrody
unika błędów pomiarowych spowodowanych przez przyczepność na powierzchni elektrody.
Daruifuno PH ORP regulator APX2-PD pH i ORP metoda kalibracji
1. kalibracja pH:
Stosować standardowy bufor: pH 4.01, 7.00, 10.01, PH kontroler ORP produkowany przez naszą firmę Daruifuno, punkt kalibracji może być ustawiony swobodnie.
Kalibracja w jednym punkcie: do kalibracji punktu zerowego należy użyć płynu o pH 7,00.
Dwupunktowa kalibracja: pH 7,00 i 4,00 lub 10.00, kalibruj punkt zerowy i nachylenie.
Kontroler kieruje operacją, automatycznie określa stabilność i magazyny.
2. Kalibracja ORP:
Wykorzystanie standardowego bufora, takiego jak +220mV lub +470mV.
Proces kalibracji jest prosty, zwykle wystarczy jeden punkt.
Metoda montażu sterownika Daruifuno PH ORP APX2-PDSposób instalacji:
- Montowane na panelu: osadzone w panelu urządzenia lub szafce sterującej, rozmiar otworu wynosi około 92×92 mm.
- Na ścianie: nadaje się do instalacji ściennej na miejscu, wyposażony w obudowę wodoodporną (IP65 lub wyższa).
- Instalacja rurociągu: mocowana na rurociągu specjalnym uchwytem.
- Nie.Zastosowanie:
◇ Woda powierzchniowa
◇ Woda z źródła
◇ Wody akwakultury
◇ Woda krajobrazowa
◇ Przywóz urządzeń wodnych
◇ monitorowanie oczyszczania wody
◇ Woda pitna,
◇ Wody podziemne, basen
◇Monitorowanie procesów przemysłowych i zarządzanie kontrolą dawkowania
◇Wykorzystanie chemiczne, ropy naftowej, papieru, żywności i leków, galwanizacja, produkcja PCB itp.
◇ Oczyszczanie wód komunalnych i przemysłowych
◇ Monitorowanie wody chłodzącej
◇ Kontrola płynu elektroplastycznym/chemicznym
◇ Produkcja żywności i napojów
◇ Kontrola zbiornika reakcji neutralizacji kwasów i zasad
