Szczegóły Produktu:
|
| Nazwa produktu: | Kontroler przewodności online RS485 | Model produktu: | AEC1-T1 T2 |
|---|---|---|---|
| Komunikacja: | T1: Bez T2: Z RS485, Modbus RTU | Rejestry: | Temperatura, przewodność, rezystywność, TDS, zasolenie |
| Wyjście analogowe: | Dwa aktywne 4-20 mA lub 0-20 mA, maks. 1000 omów | Sterowanie przekaźnikiem: | Dwa przekaźniki SPST, 3A 250V AC |
| Metoda pomiaru: | 2-elektrod | Zakres przewodności: | 0-20 mS/cm, rozdzielczość 0,001 uS/cm |
| Dokładność: | Przewodność +/-1% FS; Temperatura +/-0,5 C | Kompensacja Tymczasowa: | NTC10K / PT1000 automatyczny lub ręczny |
| Stopień ochrony: | IP66 | Zasilanie: | 100-240VAC lub 18-36VDC, 3W maks |
| Metoda montażu: | Montaż panelowy | Wymiar: | 100x100x120 mm |
| Podkreślić: | Interfejs RS485 Modbus RTU,Kontroler przewodności online,monitorowanie jakości wody |
||

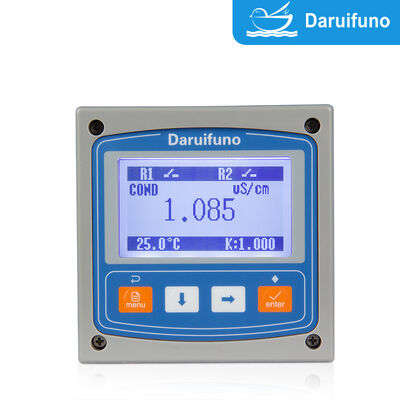

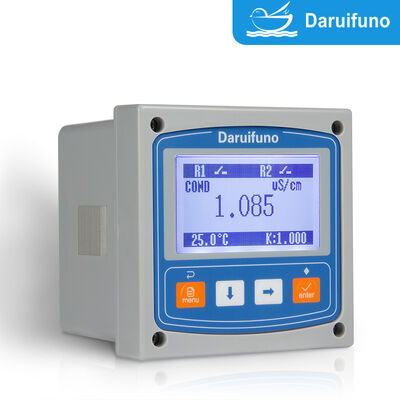

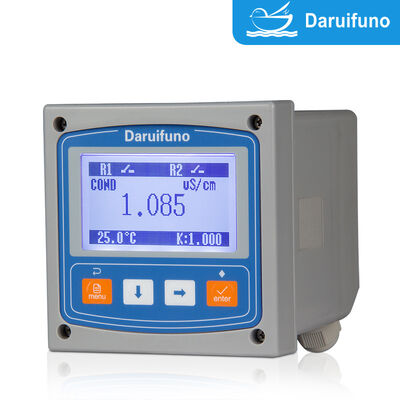

The AEC1-T1 T2 online conductivity controller zapewnia pomiar przewodności na poziomie zakładu. Wyposażony w interfejs RS485 obsługujący standardowy protokół Modbus RTU, raportuje wartości temperatury, przewodności, rezystywności, TDS i zasolenia do sterowników PLC, systemów SCADA, rejestratorów danych, korzystając z jasno udokumentowanej mapy rejestrów.
Urządzenie działa jako urządzenie podrzędne Modbus z domyślnym adresem 1 i domyślnymi ustawieniami komunikacji 9600-8-N-1, oba konfigurowalne z menu ustawień komunikacji. Hosty mogą odczytywać pomiary za pomocą kodu funkcji 04, z temperaturą, przewodnością, rezystywnością, TDS i zasoleniem przypisanymi do stałych adresów rejestrów w formacie zmiennoprzecinkowym 32-bitowym (CDAB). Oprócz połączenia cyfrowego, dwa aktywne wyjścia 4~20mA (obciążenie maks. 1000 Ω) odzwierciedlają zmierzoną wartość i temperaturę dla starszych pętli analogowych, a dwa przekaźniki SPST umożliwiają bezpośrednie sterowanie pompami, zaworami i alarmami.
Zaprojektowany do pracy ciągłej, kontroler obsługuje pełny zestaw pomiarów 4-w-1, automatyczną lub ręczną kompensację temperatury NTC10K/PT1000 oraz 3,2-calowy graficzny wyświetlacz LCD. Obudowa do montażu panelowego IP66 i ochrona przed utratą zasilania sprawiają, że jest to niezawodny węzeł do monitorowania jakości wody w zastosowaniach komunalnych i przemysłowych.
| Parametr | Specyfikacja |
|---|---|
| Model produktu | AEC1-T1 T2 |
| Komunikacja |
T1: Bez T2: Z RS485, Modbus RTU |
| Odczyt rejestru | Kod funkcji 04, zmiennoprzecinkowy 32-bitowy CDAB |
| Rejestry | Temperatura, przewodność, rezystywność, TDS, zasolenie |
| Wyjście analogowe | Dwa aktywne 4~20mA lub 0~20mA, obciążenie maks. 1000 Ω |
| Sterowanie przekaźnikami | Dwa przekaźniki SPST, 3A 250V AC |
| Metoda pomiaru | 2-elektrodowa |
| Zakres przewodności | 0~20 mS/cm; rozdzielczość 0,001 µS/cm |
| Inne zakresy | Rezystywność 0~18 MΩ*cm; TDS 0~10000 ppm; Zasolenie 0~15 ppt |
| Dokładność | Przewodność ±1% FS; Temp. ±0,5 ℃ |
| Kompensacja temperatury | NTC10K / PT1000 automatyczna lub ręczna |
| Wyświetlacz | 3,2-calowy graficzny wyświetlacz LCD |
| Zasilanie | 100~240VAC lub 18~36VDC, maks. 3W |
| Stopień ochrony | IP66 |
| Montaż / Wymiary | Montaż panelowy, 100×100×120 mm, ~500 g |
Korzysta z RS485 ze standardowym protokołem Modbus RTU.
Użyj kodu funkcji 04, aby odczytać rejestry temperatury, przewodności, rezystywności, TDS i zasolenia, każdy zapisany jako zmiennoprzecinkowy 32-bitowy (CDAB).
Tak. Użyj RS485 Modbus RTU dla sterownika PLC i dwóch aktywnych wyjść 4~20mA dla rejestratorów analogowych.
Tak, każdy przekaźnik to styk SPST o obciążalności 3A 250V AC, odpowiedni dla większości pomp, zaworów i alarmów.
Nie, adres podrzędny i ustawienia prędkości transmisji są zmieniane bezpośrednio z menu ustawień komunikacji urządzenia.
