Szczegóły Produktu:
|
| Nazwa produktu: | Czujnik ozonu | Model produktu: | OZ1.2 |
|---|---|---|---|
| Zakres pomiarowy:: | 0~0,5/2/5/10/20 ppm | Zakres ciśnienia: | 0 ~ 1bar (komórka przepływowa) |
| Zakres temperatur: | 0 ~ 45 ℃ | Czas odpowiedzi: | T90: około 3 min. (sólna około 5 min.) |
| Natężenie przepływu: | 15-30 l/h (33 – 66 cm/s) | ||
| Podkreślić: | Czujnik ozonu wody pitnej,Bezpośredni czujnik ozonu wody pitnej,Czujnik ozonu wody |
||

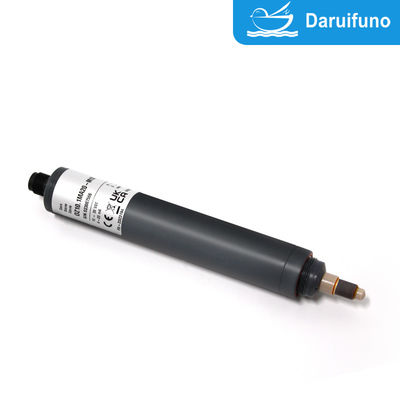

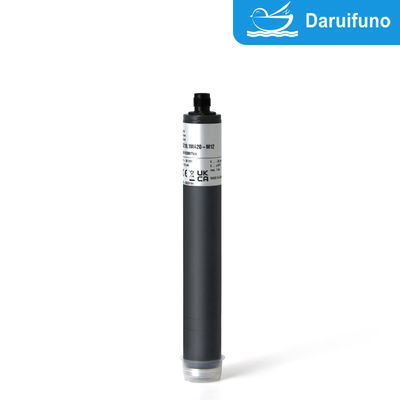

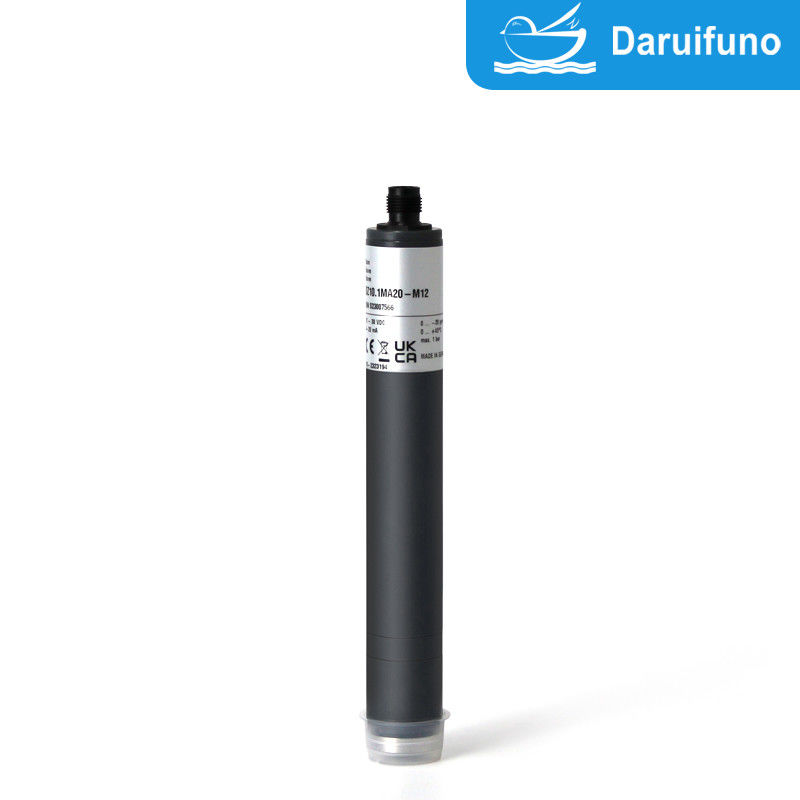

Dwuprzewodowy czujnik ozonowy 4-20mA z dwiema elektrodami do wody pitnej, bezpośredniej wody pitnej, wody procesowej serwisowej
Dwuelektrodowy czujnik ozonu OZ1.2, stosowane w wodzie pitnej, bezpośredniej wodzie pitnej, w wodzie serwisowej i procesowej, pomiar wody bez czynnika powierzchniowego, nieobowiązkowy zakres 0~0,5/2/5/10/20 ppm
Funkcjonalne cechy czujnika ozonowego amperowego obejmują wysoką wrażliwość i szybką reakcję, która może dokładnie zmierzyć stężenie ozonu w wodzie.Jego zaletami jest silna zdolność przeciwdziałania zakłóceniom.Jest odpowiedni do oczyszczania wody pitnej i wody przemysłowej w celu zapewnienia bezpieczeństwa jakości wody.
Specyfikacje
| |
OZ1.2 |
| Wskaźnik | Ozon
|
| Zastosowanie |
Wody z basenu, wody pitnej, wody serwisowej, wody procesowej |
| System pomiarowy | System amperoometryczny pokryty membranowo z dwoma elektrodami |
|
Elektroniczne |
Wersja analogowa: - urządzenia elektroniczne nieizolowane galwanicznie - analogowe wewnętrzne przetwarzanie danych - sygnał wyjściowy: analogowy (analog-out/analog) Wersja cyfrowa: - elektronika jest całkowicie izolowana galwanicznie - cyfrowe wewnętrzne przetwarzanie danych - sygnał wyjściowy: analogowy (analogowy / cyfrowy) lub cyfrowe (cyfrowe wyjście/cyfrowe) wersja mA: - analogiczny bieg wyjściowy - urządzenia elektroniczne nieizolowane galwanicznie - sygnał wyjściowy: analogowy (analog-out/analog) |
|
Informacje na temat zakres pomiarowy |
Rzeczywisty nachylenie czujnika może być zależne od produkcji od 65% do 150% nominalnego nachylenia Uwaga: Przy nachyleniu > 100% zakres pomiarowy jest odpowiednio zmniejszany. (np.: nachylenie 150% → 67% określonego zakresu pomiarowego) |
|
Odchylenie nachylenia W warunkach powtarzalności (25 °C, pH 7,2 w wodzie pitnej) |
Ok. <- 1% miesięcznie |
|
Temperatura pracy |
Pomiar temperatury wody: 0... +45 °C (brak kryształów lodu w wodzie pomiarowej) |
| Temperatura otoczenia: 0... +55 °C | |
|
Temperatura odszkodowanie |
Automatycznie, za pomocą zintegrowanego czujnika temperatury |
|
Maks. dopuszczalne ciśnienie robocze |
Działanie bez pierścienia oporowego: - 0,5 bara. - brak impulsów ciśnienia i/lub wibracji |
|
Wykonywanie z pierścieniem oporowym w komórce przepływowej: - 1,0 bara, - brak impulsów ciśnienia i/lub wibracji (patrz opcja 1) |
|
OZ1.2 |
|||
|
Wpływ (przychodząca prędkość strumienia) |
Przykładowo 15-30 l/h (33 66 cm/s) w przepływie FLC, mała zależność od przepływu | |||
| Zakres pH | pH 1 ‡ pH 11 | |||
| Czas uruchomienia | Pierwsze uruchomienie około 1 godziny | |||
| Czas reakcji | T90: około 15 sekund. | |||
| Dostosowanie punktu zerowego | Niepotrzebne | |||
| Kalibracja | W urządzeniu, poprzez określenie analityczne | |||
| Interferencje |
Cl2: czynnik 0.03 |
|||
| Brak środka dezynfekującego | Maksymalnie 24 godziny | |||
|
Połączenie |
wersja mV: Modbus wersja: Wersja 4-20 mA: |
5-polarny M12, kołnierz z wtyczką 5-polarny M12, kołnierz z wtyczką Dwubiegunowy terminal lub 5-polarny M12, kołnierz z wtyczką |
||
| maks. długość kabla czujnika (w zależności od wewnętrznego przetwarzania sygnału) | analogowy | < 30 m | ||
| cyfrowe |
> 30 m jest dopuszczalne Maksymalna długość kabla zależy od zastosowania |
|||
| Rodzaj zabezpieczenia |
5 biegunowy brycz M12: IP68 Dwubiegunowy zestaw końcowy z kapsułą mA: IP65 |
|||
| Materiał | Półprzepuszczalna membrana, PVC-U, ABS | |||
|
Wielkość |
Średnica: Długość: wersja mV Modbus wersja 4-20 mA |
ok. 25 mm około 190 mm (przetwarzanie sygnału analogowego) ok. 205 mm (cyfrowe przetwarzanie sygnałów) ok. 205 mm około 220 mm (2-polarne końcowe) przybliżenie 190 mm (5-polarny-M12) |
||
| Transport | +5... +50 °C (czujnik, elektrolit, pokrywa membranowa) | |||
|
OZ1.2 |
|
Przechowywanie |
Czujnik: suchy i bez elektrolitu bez ograniczeń w temperaturze +5... +40 °C |
|
Elektrolit: w butelce oryginalnej chronionej przed promieniami słonecznymi w temperaturze +5... +35 °C min. 1 rok lub do określonego terminu ważności |
|
|
Pokrycie membranowe: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5... +40 °C (nie można przechowywać zużytych czapek membranowych) |
|
|
Utrzymanie |
Regularna kontrola sygnału pomiarowego, co najmniej raz w tygodniu Od jakości wody zależą następujące specyfikacje: Zmiana pokrywy błony: raz w roku (w zależności od jakości wody) Zmiana elektrolitu: co 3 - 6 miesięcy |
|
|
Opcja 1: Pierścień oporowy |
- W przypadku pracy przy ciśnieniach > 0,5 bara w komórce przepływowej - Rozmiary obręczy oporowej 29 x 23,4 x 2,5 mm, pocięte, PETP - Różne pozycje dla rowu wybierane (na żądanie) |
|
|
Dane techniczne
1. OZ1.2 (wyjście analogowe, analogowe wewnętrzne przetwarzanie sygnału)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w galwaniczny
izolacji.
| |
Pomiar zakres w ppm |
Rozstrzygnięcie w ppm |
Produkcja Produkcja odporność |
Nazwa nachylenie w mV/ppm |
napięcie dostawa |
Połączenie |
| OZ1.2H-M12 | 0.005... 2.000 | 0.001 |
0...-2000 mV 1 kΩ |
- Tysiąc. |
±5 - ±15 VDC 10 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: -U PIN4: sygnał GND PIN5: n. c. |
| OZ1.2N-M12 | 0.05...20.00 | 0.01 | - 100. | |||
| OZ1.2HUp-M12 | 0.005... 2.000 | 0.001 |
0...+2000 mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach Funkcja przewodów:
PIN1: sygnał pomiarowy PIN2: +U PIN3: moc GND PIN4: sygnał GND PIN5: n. c. |
| OZ1.2NUp-M12 | 0.05...20.00 | 0.01 | +100 |
(Z zastrzeżeniem zmian technicznych!)
2. OZ1.2 (wyjście analogowe, przetwarzanie sygnału cyfrowego)
Analogiczne / cyfrowe
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
-Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
| |
Pomiar zakres w ppm |
Rozstrzygnięcie w ppm |
Produkcja Produkcja odporność |
Nazwa Pochylenie w mV/ppm |
Zasilanie | Połączenie |
| OZ1.2H-An-M12 | 0.005... 2.000 | 0.001 |
analogowy 0...-2 V (maks. -2,5 V) 1 kΩ |
- Tysiąc. |
9-30 VDC ok. 20-56 mA |
5-polarny złącze M12 obudowa
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: moc GND PIN4: sygnał GND PIN5: n. c. |
| OZ1.2N-An-M12 | 0.05...20.00 | 0.01 | - 100. | |||
| OZ1.2H-Ap-M12 | 0.005... 2.000 | 0.001 |
analogowy 0...+2 V (maks. +2,5 V) 1 kΩ |
+1000 | ||
| OZ1.2N-Ap-M12 | 0.05...20.00 | 0.01 | +100 |
(Z zastrzeżeniem zmian technicznych!)
3. OZ1.2 (wyjście cyfrowe, przetwarzanie cyfrowego sygnału)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
-Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Pomiar zakres w ppm |
Rozstrzygnięcie w ppm |
Produkcja Opór wyjściowy |
Zasilanie | Połączenie |
| OZ1.2H-M0c | 0.005... 2.000 | 0.001 |
Modbus RTU
W czujniku nie ma rezystora końcowego. |
9-30 VDC
ok. 20-56 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach Funkcja przewodów: PIN1: zastrzeżony PIN2: +U PIN3: moc GND PIN4: RS485B PIN5: RS485A |
| OZ1.2N-M0c | 0.05...20.00 | 0.01 |
(Z zastrzeżeniem zmian technicznych!)
4OZ1.2 4-20 mA (wyjście analogowe, analogowe wewnętrzne przetwarzanie sygnału)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w galwaniczny
izolacji.
4.1 Połączenie elektryczne: zacisk końcowy o dwóch biegunach
| |
Pomiar zakres w ppm |
Rozstrzygnięcie n w ppm |
Produkcja Produkcja odporność |
Nazwa nachylenie w mA/ppm |
napięcie dostawa |
Połączenie |
| OZ1.2MA0.5 | 0.005...0.500 | 0.001 |
4...20 mA niewykalibrowane |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
Dwubiegunowy terminal (2 x 1 mm2)
Zalecane: Kabel okrągły 4 mm 2 x 0,34 mm2 |
| OZ1.2MA2 | 0.005... 2.000 | 0.001 | 8.0 | |||
| OZ1.2MA5 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20 | 0.05...20.00 | 0.01 | 0.8 |
(Z zastrzeżeniem zmian technicznych!)
4.2 Połączenie elektryczne: 5-palnowa flanka z wtyczką M12
|
Pomiar zakres w ppm |
Rozstrzygnięcie w ppm |
Produkcja Produkcja odporność |
Nazwa nachylenie w mA/ppm |
napięcie dostawa |
Połączenie |
| OZ1.2MA0.5-M12 | 0.005...0.500 | 0.001 |
4...20 mA niewykalibrowane |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
5-półowy M12 wtyczka
Funkcja przewodów: PIN1: n. c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
| OZ1.2MA2-M12 | 0.005... 2.000 | 0.001 | 8.0 | |||
| OZ1.2MA5-M12 | 0.05...5.00 | 0.01 | 3.2 | |||
| OZ1.2MA10-M12 | 0.05...10.00 | 0.01 | 1.6 | |||
| OZ1.2MA20-M12 | 0.05...20.00 | 0.01 | 0.8 |
(Z zastrzeżeniem zmian technicznych!)
Zasiłek Części
| Rodzaj | Kapelusz membranowy | Elektrolit | Emery | O-krąg |
| Dla wszystkich OZ1.2 |
M20.2 |
EOZ1/W, 100 ml Artykuł nr 11101 |
S1 |
14 x 1,8 silikonu |
(Z zastrzeżeniem zmian technicznych!)
