Dwuelektrodowy czujnik dwutlenku chloru dla wszystkich oczyszczeń wody

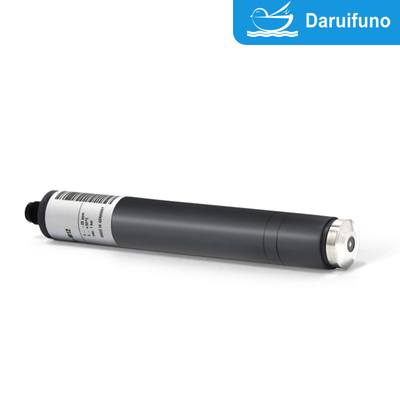

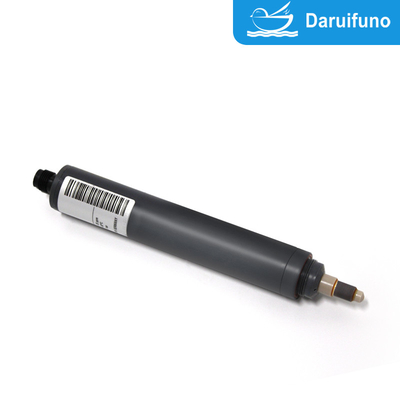

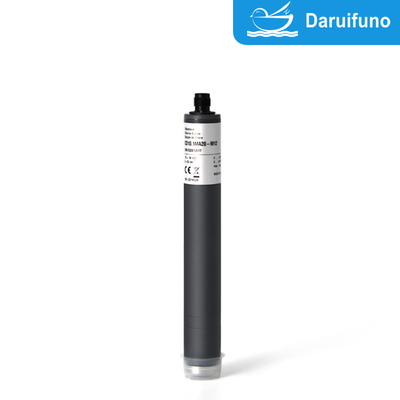

System dwuelektrodowyCzujnik dwutlenku chloruCD10.1 Specjalnie używany do pomiaru stężenia dwutlenku chloru w wodzie. Używany dostosowany w uzdatnianiu wody, mechanicznie mocny system membranowy, odporny na środki powierzchniowo czynne, wysoka odporność na chemikalia, opcjonalny zakres 0~0,5/2/5/10/20/200 ppm.

Amperometryczny dwuelektrodowy czujnik dwutlenku chloru CD10.1 służy do wykrywania dwutlenku chloru w wodzie i jest szeroko stosowany w uzdatnianiu wody, monitorowaniu ścieków przemysłowych i innych dziedzinach. Oto zalety i wszystkie funkcje tego czujnika:
Wysoka selektywność:Posiada wysoką specyficzność wykrywania dwutlenku chloru i może skutecznie unikać zakłóceń ze strony innych substancji utleniających.
Wysoka czułość:Czujnik może wykrywać niskie stężenia dwutlenku chloru w wodzie, nadaje się do stosowania w różnych warunkach jakości wody i gwarantuje dokładne wyniki pomiarów.
Szybka odpowiedź:Czujnik jest w stanie wykryć zmiany stężenia dwutlenku chloru w bardzo krótkim czasie, co jest przydatne w sytuacjach, w których wymagana jest szybka odpowiedź.
Długoterminowa stabilność:Powłoka chroni elektrodę przed wpływem zanieczyszczeń znajdujących się w wodzie, wydłuża żywotność czujnika i umożliwia jego stabilną pracę przez długi czas.
Niskie wymagania konserwacyjne:Technologia powlekania ogranicza zanieczyszczenie elektrod, zmniejsza potrzebę częstego czyszczenia i kalibracji oraz obniża koszty konserwacji i nakład pracy.
Ekonomiczny:Ze względu na długą żywotność i łatwą konserwację rozwiązanie to charakteryzuje się niskimi kosztami użytkowania i nadaje się do długoterminowego stosowania w automatycznych systemach monitoringu.

Cechy funkcjonalne:
System dwuelektrodowy:Czujnik wykorzystuje elektrodę roboczą i elektrodę odniesienia do wywołania reakcji elektrochemicznej za pomocą różnicy potencjałów, co pozwala na pomiar prądu redoks dwutlenku chloru w wodzie.
Technologia powlekania:Powierzchnia elektrody czujnika pokryta jest oddychającą membraną, która przepuszcza wyłącznie dwutlenek chloru i reaguje z elektrodą, jednocześnie izolując inne zanieczyszczenia w wodzie, co zmniejsza zanieczyszczenie elektrody i wydłuża żywotność czujnika.
Monitorowanie online w czasie rzeczywistym:Czujnik nadaje się do ciągłego monitorowania stężenia dwutlenku chloru w wodzie online i może zapewniać całodobowe przesyłanie informacji o jakości wody w czasie rzeczywistym, gwarantując dokładność i niezawodność sterowania procesem.
Funkcja kompensacji temperatury:Niektóre czujniki są wyposażone w funkcję kompensacji temperatury, która pozwala zachować dokładność pomiaru w różnych temperaturach i uniknąć błędów spowodowanych wahaniami temperatury.
Niskie zużycie energii:Czujniki amperowe charakteryzują się niskim poborem mocy i nadają się do długotrwałego stosowania, zwłaszcza w zautomatyzowanych systemach monitorowania z ograniczonym zasilaniem.
Projekt anty-zanieczyszczający:Oprócz powłoki ochronnej niektóre czujniki wykorzystują także specjalną konstrukcję, która może pracować w złożonych warunkach jakości wody, ma silniejsze właściwości przeciwporostowe i redukuje wpływ unoszących się na wodzie obiektów lub osadów.
Szeroki zakres scenariuszy zastosowań:Czujnik można stosować we wszystkich gałęziach przemysłu związanego z uzdatnianiem wody w celu monitorowania skuteczności dezynfekcji oraz ilości pozostałego dwutlenku chloru w wodzie.

Ogólnie rzecz biorąc, dwuelektrodowy czujnik dwutlenku chloru z powłoką amperogodzinową łączy w sobie cechy wysokiej czułości, szybkiej reakcji, długoterminowej stabilności i niskich wymagań konserwacyjnych, dzięki czemu nadaje się do dokładnego wykrywania i długoterminowego monitorowania w wodzie o różnej jakości.

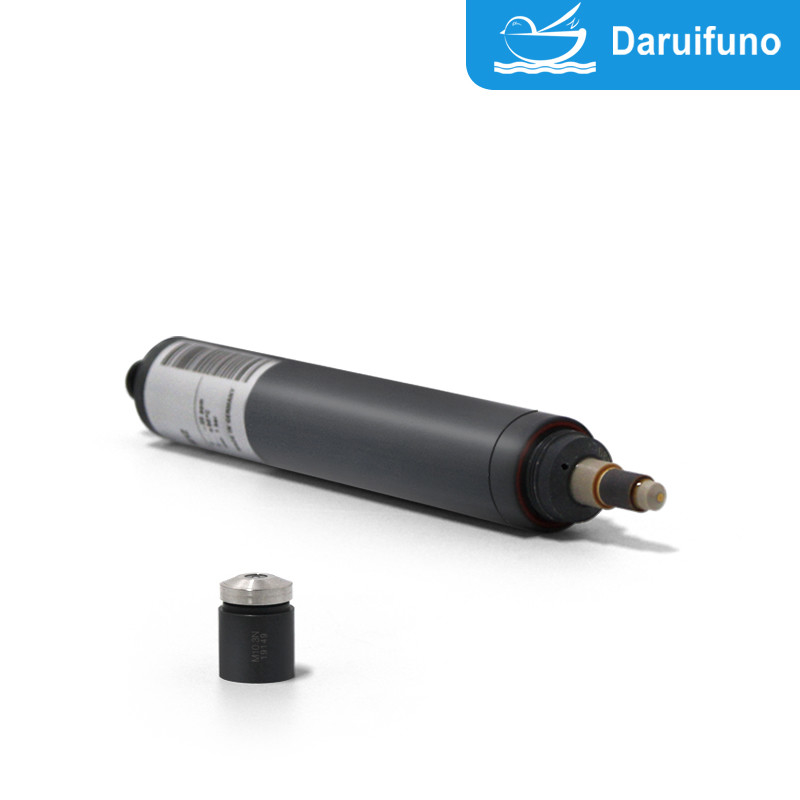

Zakres dostawy:Czujnik CD10.1, nasadka membranowa, elektrolit

	CD10.1
Składowanie	Czujnik: suchy i bez elektrolitu bez ograniczeń w temp. +5 … +40 °C
	Elektrolit: w oryginalnej butelce, chronić przed słońcem w temperaturze min. +5 … +35 °C. 1 rok lub do określonej daty ważności
	Nasadka membranowa: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5 … +40 °C (używane nasadki membranowe nie podlegają przechowywaniu)
Konserwacja	Regularna kontrola sygnału pomiarowego, min. raz w tygodniu Poniższe specyfikacje zależą od jakości wody: Wymiana nasadki membranowej: raz w roku (w zależności od jakości wody) Wymiana elektrolitu: co 3 - 6 miesięcy

Opcja 1: Pierścień zabezpieczający

- Podczas pracy przy ciśnieniu >0,5 bara w komorze przepływowej - Wymiary pierścienia ustalającego 29 x 23,4 x 2,5 mm, szczelinowy, PETP - Możliwość wyboru różnych pozycji rowka (na życzenie)

Dane techniczne

1. CD10.1 (wyjście analogowe, przetwarzanie sygnału analogowego wewnętrznego)

Konieczne jest bezpotencjałowe połączenie elektryczne, ponieważ układ elektroniczny czujnika nie jest wyposażony w izolację galwaniczną.

	Zmierzenie zakres W ppm	Rezolucja W ppm	Wyjście Wyjście opór	Nominalny nachylenie W mV/ppm	Woltaż dostarczać	Połączenie
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000mV 1 kΩ	- 1000	±5 - ±15 V prądu stałego 10 mA	Kołnierz wtykowy M12 5-stykowy Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: -U PIN4: sygnał GND PIN5: nie istnieje
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0,1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000mV 1 kΩ	+1000	10 - 30 V prądu stałego 10 mA	Kołnierz wtykowy M12 5-stykowy Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: zasilanie GND PIN4: sygnał GND PIN5: nie istnieje
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0,1		+10

(Zastrzegamy sobie prawo do zmian technicznych!)



2. CD10.1 (wyjście analogowe, przetwarzanie sygnału cyfrowego)

Wyjście analogowe / cyfrowe

- Zasilanie jest galwanicznie izolowane wewnątrz czujnika.

- Sygnał wyjściowy jest również izolowany galwanicznie, co oznacza, że ​​jest bezpotencjałowy.

	Zmierzenie zakres W ppm	Rezolucja W ppm	Wyjście Wyjście opór	Nominalny Nachylenie W mV/ppm	Zasilacz	Połączenie
CD10.1H-An-M12	0,005…2,000	0,001	analog 0…-2 V (maks. -2,5 V) 1 kΩ	- 1000	9-30 V prądu stałego ok. 20-56 mA	Wtyczka M12 5-biegunowa kołnierz Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: zasilanie GND PIN4: sygnał GND PIN5: nie istnieje
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0,1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analog 0…+2 V (maks. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0,1		+10

(Zastrzegamy sobie prawo do zmian technicznych!)



3. CD10.1 (wyjście cyfrowe, przetwarzanie sygnału cyfrowego)

- Zasilanie jest galwanicznie izolowane wewnątrz czujnika.

- Sygnał wyjściowy jest również izolowany galwanicznie, co oznacza, że ​​jest bezpotencjałowy.

	Zmierzenie zakres W ppm	Rezolucja W ppm	Wyjście Rezystancja wyjściowa	Zasilacz	Połączenie
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU W czujniku nie ma żadnych rezystorów końcowych.	9-30 V prądu stałego ok. 20-56 mA	Kołnierz wtykowy M12 5-stykowy Funkcja przewodów: PIN1: zarezerwowany PIN2: +U PIN3: zasilanie GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0,1

(Zastrzegamy sobie prawo do zmian technicznych!)



4. CD10.1 4-20 mA (wyjście analogowe, analogowe przetwarzanie sygnału wewnętrznego)

Konieczne jest bezpotencjałowe połączenie elektryczne, ponieważ układ elektroniczny czujnika nie jest wyposażony w izolację galwaniczną.

4.1 Podłączenie elektryczne: zacisk zaciskowy 2-biegunowy

	Zmierzenie zakres W ppm	Rozdzielczość N W ppm	Wyjście Wyjście opór	Nominalny nachylenie W mA/ppm	Woltaż dostarczać	Połączenie
CD10.1MA0.5	0,005…0,500	0,001	4…20mA niekalibrowany	32,0	12…30 V prądu stałego RL 50Ω…RL 900Ω	Zacisk 2-biegunowy (2 x 1 mm²)   Polecane: Kabel okrągły 4mm 2 x 0,34 mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0,1		0,08

(Zastrzegamy sobie prawo do zmian technicznych!)

4.2 Podłączenie elektryczne: 5-biegunowe złącze kołnierzowe M12

	Zmierzenie zakres W ppm	Rezolucja W ppm	Wyjście Wyjście opór	Nominalny nachylenie W mA/ppm	Woltaż dostarczać	Połączenie
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20mA niekalibrowany	32,0	12…30 V prądu stałego RL 50Ω…RL 900Ω	Wtyczka M12 5-biegunowa na kołnierzu Funkcja przewody: PIN1: nie istnieje PIN2: +U PIN3: -U PIN4: n c. PIN5: nie istnieje
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0,1		0,08

(Zastrzegamy sobie prawo do zmian technicznych!)



Zapasowy Strony

Typ	Czapka membranowa	Elektrolit	Szmergiel	Pierścień uszczelniający
Wszystkie CD10.1	M10.3N Nr art. 11057	ECD4 ● ECD7/W, 100 ml Nr art. 11030	S2 Nr art. 11906	20 x 1,5 silikon Nr art. 11803

(Zastrzegamy sobie prawo do zmian technicznych!)
