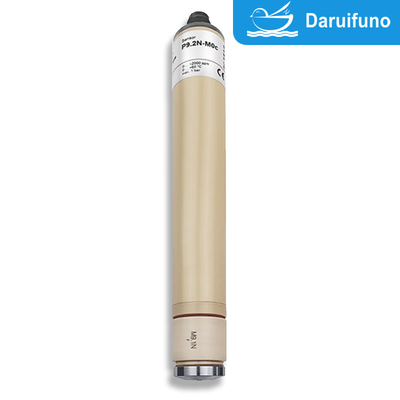

Dwuelektrodowy czujnik kwasu peracetycznego dla wszystkich oczyszczeń wody Wysoka tolerancja na substancje chemiczne
Dwuelektrodowy czujnik kwasu peracytowego membranowy P9.3 jest stosowany we wszystkich oczyszczaniach wody.i ma wysoką tolerancję na substancje chemiczneMaksymalna temperatura wody wynosi 60°C, a opcjonalny zakres wynosi 0~200/2000/20000 ppm.
Jest to wysokowydajne urządzenie monitorujące do oczyszczania wody, którego konstrukcja i cechy procesowe pozwalają na jego dobre działanie w różnych scenariuszach zastosowań.Poniżej przedstawiono szczegółowe cechy procesu i jego zalety::
Charakterystyka procesu
Projektowanie układu z dwoma elektrodami
Elektrody robocze i elektrody odniesienia:Zapewnienie stabilnych i dokładnych sygnałów za pośrednictwem układu podwójnej elektrody w celu zapewnienia wysokiej precyzji wykrywania kwasu peracynowego.
Stabilność sygnału:Konfiguracja elektrody skutecznie redukuje hałas i zakłócenia tła.
Technologia separacji membranowej
Selektywna przepuszczalna membrana:Powierzchnia czujnika pokryta jest selektywną membraną, która umożliwia molekułom kwasu peracytowego przechodzenie przez nią, chroniąc substancje zakłócające
Zwiększona trwałość:Ochrona elektrody, zmniejszenie strat chemicznych i wydłużenie żywotności urządzenia.
Odporność na korozję chemiczną
Materiał jest wybierany z wysoką odpornością na korozję chemiczną, która może wytrzymać złożone środowiska chemiczne i nadaje się do różnych scenariuszy oczyszczania wody,w tym monitorowanie ścieków przemysłowych i ścieków silnie zanieczyszczonych.
Monitoring online w czasie rzeczywistym
Czujnik może być bezpośrednio podłączony do zautomatyzowanego systemu monitorowania w celu uzyskania ciągłego monitorowania i dynamicznej regulacji procesu oczyszczania wody.
Automatyczna kompensacja temperatury
Wbudowana funkcja kompensacji temperatury zapewnia spójne wyniki badań w różnych warunkach temperatury wody.
Zalety
Wysoka precyzja i czułość
Dokładność wykrywania kwasu peracynowego o niskim stężeniu jest wysoka, co jest odpowiednie dla scenariuszy o rygorystycznych wymaganiach dotyczących jakości wody.
Duża zdolność antynterferencji
Membrana selektywna skutecznie zmniejsza ingerencję innych chemikaliów i zapewnia dokładność danych pomiarowych.
Niskie wymagania w zakresie utrzymania
Działka czujnika jest wytrzymała i łatwa do wymiany, konstrukcja sprzętu jest prosta, a koszty utrzymania są niskie.
Funkcja automatycznej kalibracji zmniejsza częstotliwość pracy ręcznej.
Szybka reakcja
Czas reagowania jest krótki i może szybko rejestrować zmiany jakości wody oraz dostarczać odpowiednie informacje zwrotne w celu dostosowania procesu oczyszczania wody.
Ochrona środowiska i bezpieczeństwo
Nie są wymagane żadne odczynniki, co zmniejsza wytwarzanie odpadów chemicznych i jest przyjazne dla środowiska.
Stabilność długoterminowa
Materiały o wysokiej wytrzymałości i konstrukcja membrany zapewniają niezawodność i stabilność urządzenia podczas długotrwałej pracy.
Specyfikacje
|
P9.3
|
| Wskaźnik |
Kwas perockowy |
|
Zastosowanie
|
Wszystkie rodzaje oczyszczania wody
Tensiady i kwasy przewodzące są tolerowane
(np. pralki do butelek, zakłady CIP)
|
| System pomiarowy |
System amperoometryczny pokryty membranowo z dwoma elektrodami |
|
Elektroniczne
|
Wersja analogowa:
- urządzenia elektroniczne nieizolowane galwanicznie
- analogowe wewnętrzne przetwarzanie danych
- sygnał wyjściowy: analogowy (analog-out/analog)
Wersja cyfrowa: - elektronika jest całkowicie izolowana galwanicznie
- cyfrowe wewnętrzne przetwarzanie danych
- sygnał wyjściowy: analogowy (analogowy / cyfrowy)
lub
cyfrowe (cyfrowe wyjście/cyfrowe)
wersja mA: - analogiczny bieg wyjściowy
- urządzenia elektroniczne nieizolowane galwanicznie
- sygnał wyjściowy: analogowy (analog-out/analog)
|
|
Informacje o zakresie pomiaru
|
Rzeczywisty nachylenie czujnika może być zależne od produkcji od 65% do 150% nominalnego nachylenia
Uwaga: Przy nachyleniu > 100% zakres pomiarowy jest odpowiednio zmniejszany.
(np.: nachylenie 150% → 67% określonego zakresu pomiarowego)
|
|
Dokładność
Po kalibracji w powtarzających się warunkach (25 °C, w wodzie pitnej) od pełnej wartości skali
|
Zakres pomiarowy 2000 mg/l: przy 400 mg/l < 2%
w 1600 mg/l < 3%
|
|
Temperatura pracy
|
Pomiar temperatury wody: 0... +60 °C
(brak kryształów lodu w wodzie pomiarowej)
|
| Temperatura otoczenia: 0... +55 °C |
| Kompensacja temperatury |
Automatycznie, za pomocą zintegrowanego czujnika temperatury nagła temperatura
Zmiany muszą być unikane.
T90: około 3,5 min.
|
|
Maks. dopuszczalne ciśnienie robocze
|
Działanie bez pierścienia oporowego:
️ 0,5 bara
brak impulsów ciśnienia i/lub wibracji
|
|
Działanie z pierścieniem przytrzymującym w komórce przepływowej
️ 1,0 bara,
brak impulsów ciśnienia i/lub wibracji
(patrz opcja 1)
|
|
Wpływ
(przychodząca prędkość strumienia)
|
około 15-30L/h (33 66 cm/s) w komórce przepływowej, podana jest niewielka zależność od przepływu |
| Zakres pH |
pH 1 ‡ pH 8 (patrz Diagram ‡ nachylenie P9.3 i P10.1 w stosunku do pH ‡, str. 8) |
|
|
P9.3
|
|
Czas uruchomienia
|
Zakres pomiarowy 200 mg/l: Pierwsze uruchomienie około 3 h
Zakres pomiarowy 2000 mg/l: Pierwsze uruchomienie około 1 h
Zakres pomiarowy 20000 mg/l: Pierwsze uruchomienie około 30 min.
|
| Czas reakcji |
T90: około 3,5 min. w temperaturze 10 °C
pprox. 45 s. w temperaturze 50 °C
|
| Korekta punktu zerowego |
Niepotrzebne |
| Kalibracja |
W urządzeniu, poprzez określenie analityczne |
|
Interferencje
|
O3: wysoki wzrost wartości pomiarowej
ClO2: zwiększa wartość pomiarową
H2O2: bardzo niski wpływ na wartość pomiaru (zmniejszenie sygnału PAA)
|
| Wpływ kwasów przewodzących |
1 % kwasu siarkowego, 1 % kwasu azotowego lub 1 % kwasu fosforanowego w wodzie nie zawierają
wpływ na zachowanie pomiarowe
|
| Brak środka dezynfekującego |
Maksymalnie 24 godziny |
|
Połączenie
|
Wersja mV: 5-polarny M12, kołnierz z wtyczką
Wersja Modbus: 5-polarny M12, płaszcz z wtyczką
Wersja 4-20 mA: dwupolowy końcowy lub
5-polarny M12, kołnierz z wtyczką
|
|
Maksymalna długość kabla czujnika
(w zależności od wewnętrznego przetwarzania sygnału)
|
Analogiczny |
< 30 m |
| Cyfrowe |
> 30 m jest dopuszczalne
Maksymalna długość kabla zależy od zastosowania
|
| Rodzaj zabezpieczenia |
5 biegunowy brycz M12: IP68
Dwubiegunowy zestaw końcowy z kapsułą mA: IP65
|
| Materiał |
Membrana elastomowa, PEEK, stal nierdzewna 1.4571 |
|
Wielkość
|
Średnica: ok. 25 mm
Długość: wersja mV około 190 mm (przetwarzanie sygnału analogowego)
ok. 205 mm (cyfrowe przetwarzanie sygnałów)
Wersja Modbus ok. 205 mm
Wersja 4-20 mA ok. 220 mm (2-polarne końcowe)
przybliżenie 190 mm (5-polarny-M12)
|
| Transport |
+5... +50 °C (czujnik, elektrolit, pokrywa membranowa) |
|
|
P9.3
|
|
Przechowywanie
|
Czujnik: suchy i bez elektrolitu bez ograniczeń w temperaturze +5... +40 °C |
|
Elektrolit: w butelce oryginalnej chronionej przed promieniami słonecznymi w temperaturze +5... +35 °C min. 1
rok lub do określonego terminu ważności
|
|
Pokrycie membranowe: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5... +40 °C
(nie można przechowywać zużytych pokrywek membranowych)
|
|
Utrzymanie
|
Regularna kontrola sygnału pomiarowego, co najmniej raz w tygodniu
Od jakości wody zależą następujące specyfikacje:
Zmiana pokrywy błony: raz w roku
Zmiana elektrolitu: co 3 - 6 miesięcy
|
|
|
|
|
Opcja 1:
Zatrzymanie pierścień
|
W przypadku pracy przy ciśnieniu > 0,5 bara w komórce przepływowej
Zmiary pierścienia 29 x 23,4 x 2,5 mm, pocięte, PETP
(na żądanie)
|
|
Techniczne Dane
1.P9.3 (Analogiczny wydajność, analogowy wewnętrzne sygnał przetwarzanie)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w galwanizm.
|
Pomiar zakres |
Rozstrzygnięcie |
Produkcja Produkcja odporność |
Nazwa nachylenie |
napięcie dostawa |
Połączenie |
|
P9.3H-M12
|
0...200 ppm
|
00,1 ppm
|
0...-2000 mV
1 kΩ
|
-10 mV/ppm
|
±5 - ±15 VDC
10 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy
PIN2: +U
PIN3: -U
PIN4: sygnał GND
PIN5: n. c.
|
|
P9.3N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
|
P9.3L-M12
|
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+1 mV/ppm |
10 - 30 VDC
10 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U
PIN3: zasilanie GND PIN4: sygnał GND PIN5: n. c.
|
|
P9.3Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Z zastrzeżeniem zmian technicznych)
2.P9.3 (analogiczny wydajność, cyfrowe wewnętrzne sygnał przetwarzanie)
analogowy / cyfrowy
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Pomiar zakres |
Rozstrzygnięcie |
Produkcja
Produkcja odporność
|
Nazwa nachylenie |
napięcie dostawa |
Połączenie |
| P9.3H-An-M12 |
0... 200 ppm |
00,1 ppm |
analogowy
0...-2 V
(maks. -2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
ok. 20-56 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy
PIN2: +U
PIN3: zasilanie GND PIN4: sygnał GND PIN5: n. c.
|
| P9.3N-An-M12 |
5... 2000 ppm |
1 ppm |
-1 mV/ppm |
| P9.3L-An-M12 |
00,005... 2 %
(po południu)
|
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3H-Ap-M12 |
0... 200 ppm |
00,1 ppm |
analogowy
0...+2 V
(maks. +2,5 V)
1 kΩ
|
+10 mV/ppm |
| P9.3N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| P9.3L-Ap-M12 |
00,005... 2 %
(po południu)
|
0.001 %
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Z zastrzeżeniem zmian technicznych)
3.P9.3 (cyfrowe) wydajność, cyfrowe wewnętrzne sygnał przetwarzanie)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Pomiar zakres |
Rozstrzygnięcie |
Produkcja
Produkcja odporność
|
napięcie dostawa |
Połączenie |
|
P9.3H-M0c
|
0... 200 ppm
|
00,1 ppm
|
Modbus RTU
W czujniku nie ma rezystora końcowego.
|
9-30 VDC
ok. 20-56 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: zastrzeżona
PIN2: +U
PIN3: moc GND
PIN4: RS485B
PIN5: RS485A
|
|
P9.3N-M0c
|
5... 2000 ppm
|
1 ppm
|
|
P9.3L-M0c
|
00,005... 2 %
(po południu)
|
0.001 %
(10 ppm)
|
(Z zastrzeżeniem zmian technicznych)
4.P9.3 4-20 mA (analogiczny wydajność, analogowy wewnętrzne sygnał przetwarzanie)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w galwanizm.
4.1Elektryczne połączenie: 2 słupek terminal zacisk
|
Pomiar zakres |
Rozstrzygnięcie |
Produkcja Produkcja odporność |
Nazwa nachylenie |
napięcie dostawa |
Połączenie |
| P9.3MA-200 |
0... 200 ppm |
00,1 ppm |
4...20 mA niewykalibrowane
|
00,08 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... 900Ω (30V)
|
Dwu-polarny końcowy (2 x 1 mm2)
Zalecane: okrągły kabelØ 4 mm
2 x 0,34 mm2
|
| P9.3MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| P9.3MA-2% |
00,005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Z zastrzeżeniem zmian technicznych)
4.2Elektryczne połączenie: 5 słupek M12 wtykacz obudowa
|
Pomiar zakres |
Rozstrzygnięcie |
Produkcja Produkcja odporność |
Nazwa nachylenie |
napięcie dostawa |
Połączenie |
|
P9.3MA-200-M12
|
0... 200 ppm
|
00,1 ppm
|
4...20 mA
niewykalibrowane |
00,08 mA/ppm
|
12...30 VDC
RL = 50Ω
(12V)... 900Ω (30V) |
5 biegunowe płaszcze z wtyczką M12
Funkcja przewodów:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n. c.
|
| P9.3MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
|
P9.3MA-2%-M12
|
00,005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Z zastrzeżeniem zmian technicznych)
Zasiłek Części
| Rodzaj |
Membrana czapka |
Elektrolit |
Emery |
O-pierścień |
|
P9.3
nie P9.3L
i P9,3MA-2%
|
M9.3N
Artykuł nr 11058 |
EPS9H/W, 100 ml
Artykuł nr 11025
|
S2
Artykuł nr 11906
|
20 x 1,5 silikonu
Artykuł nr 11803
|
|
P9.3L
P9.3MA-2%
|
EPS9L/W, 100 ml
Artykuł nr 11024 |
(Z zastrzeżeniem zmian technicznych)
Solop P9.3 i P10.1 w stosunku do pH
