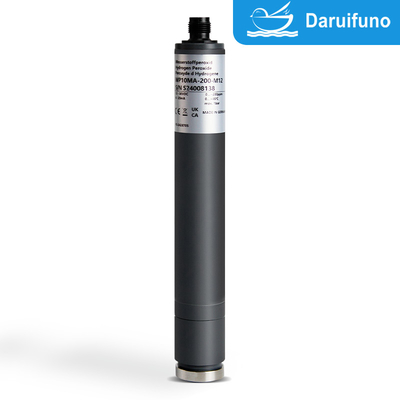

Dwuelektrodowy czujnik nadtlenku wodoru z membrany WP10 ma następujące cechy i zalety, dzięki czemu jest doskonałym wykonawcą w dziedzinie oczyszczania wody:
Cechy
Mechanicznie silny układ membranowy
Czujnik przyjmuje konstrukcję systemu membranowego o wysokiej wytrzymałości, który może stabilnie działać w trudnych warunkach i skutecznie zapobiegać uszkodzeniom.
Tolerancja czynników powierzchniowych
Ma wysoką tolerancję na środki powierzchniowo czynne (takie jak detergenty lub czynniki chemiczne) i nadaje się do różnych warunków jakości wody.
Wysoka tolerancja na chemikalia
Może być odporny na działanie różnych substancji chemicznych (w tym silnych utleniaczy lub innych substancji żrących), aby zapewnić długotrwałą stabilność.
Zastosowany zakres temperatur
Temperatura wody roboczej może osiągnąć nawet 45°C, co odpowiada większości potrzeb przemysłowych w zakresie oczyszczania wody.
Wielokrotne zakresy opcjonalne
Dostępne są trzy zakresy: 0200 ppm, 02000 ppm i 0~2000 ppm, które spełniają różne potrzeby od wykrywania śladów po wykrywanie wysokich stężeń.
Zalety
Dokładne pomiary
Wykorzystując system złożony z dwóch elektrod, ma wysoką czułość i dokładność i może szybko reagować na zmiany stężenia nadtlenku wodoru.
Niskie wymagania w zakresie utrzymania
Trwała konstrukcja i stabilna eksploatacja zmniejszają częstotliwość i koszty konserwacji.
Szeroko stosowane
Stosowany do różnych procesów oczyszczania wody, w tym wody pitnej, ścieków przemysłowych, ścieków i wody chłodzącej.
Łatwe w obsłudze
Modułowa konstrukcja i przyjazny dla użytkownika interfejs do łatwej instalacji i użytkowania.
Wysoka stabilność
Nie wpływa na wahania przepływu wody, zdolny do długotrwałej ciągłej pracy, zmniejszając ryzyko przemieszczania się przyrządu i błędów danych.
Dwuelektrodowy system, stosowany we wszystkich procesach oczyszczania wody, mechanicznie silny system membranowy, odporny na powierzchniowo czynne substancje, wysoka odporność na chemikalia, maksymalna temperatura wody: 45°C,nieobowiązkowy zakres 0~200/2000/20000 ppm
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
|
|
Zakres pomiarowy |
rezolucja |
Produkcja
Opór wyjściowy
|
Nazwa nachylenie |
Zasilanie napięciem |
Połączenie |
| WP10H-M12 |
00,5- 200 ppm |
00,1 ppm |
0...-2000 mV
1 kΩ
|
-10 mV/ppm |
±5 - ±15 VDC
10 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy PIN2: +U
PIN3: -U
PIN4: sygnał GND
PIN5: n. c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
00,05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Z zastrzeżeniem zmian technicznych!)
2.WP10 (analogiczny wydajność, cyfrowe sygnał przetwarzanie)
Analogiczny / cyfrowy
Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
Sygnał wyjściowy jest również izolowany galwanicznie, czyli wolny od potencjału.
|
|
Zakres pomiarowy |
Rozstrzygnięcie |
Wyjście Opór wyjściowy |
Wskaźnik składu nominalnego |
Zasilanie |
Połączenie |
| WP10H-An-M12 |
0.5... 200.0 ppm |
00,1 ppm |
analogowy
0...-2 V (maks.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
Ok.
20-56 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy PIN2: +U
PIN3: moc GND
PIN4: sygnał GND
PIN5: n. c.
|
| WP10N-An-M12 |
0,50... 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
00,005... 2%.
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
00,05... 20%.
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0.5... 200.0 ppm |
00,1 ppm |
analogowy
0...+2 V (maks.
+2,5 V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| WP10L-Ap-M12 |
00,005... 2%.
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
+100 mV/%
(+0,01 mV/ppm) |
(Z zastrzeżeniem zmian technicznych!)
3.WP10 (cyfrowe) wydajność, cyfrowe sygnał przetwarzanie)
Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
Sygnał wyjściowy jest również izolowany galwanicznie, czyli wolny od potencjału.
|
|
Zakres pomiarowy |
Rozstrzygnięcie |
Produkcja
Opór wyjściowy
|
Władza dostawa |
Połączenie |
| WP10H-M0c |
0.5... 200.0 ppm |
00,1 ppm |
Modbus RTU
W czujniku nie ma rezystora końcowego.
|
9-30 VDC
ok. 20-56 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: zastrzeżony
PIN2: +U
PIN3: moc GND
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
00,05... 20%.
(200000 ppm)
|
00,01 %
(100 ppm)
|
(Z zastrzeżeniem zmian technicznych!)
4.WP10 4-20 mA (analogiczny wydajność, analogowy wewnętrzne sygnał przetwarzanie)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
4.1Elektryczne połączenie: 2 słupek terminal zacisk
|
|
Zakres pomiarowy |
rezolucja |
Wyjście Opór wyjściowy |
Nazwa nachylenie |
Zasilanie napięciem |
Połączenie |
| WP10MA-200 |
0.5... 200.0 ppm |
00,1 ppm |
4...20 mA
niewykalibrowane |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Dwubiegunowy terminal
(2 x 1 mm2)
Zalecane: okrągły kabel
Æ 4 mm
2 x 0,34 mm2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5%
(50000 ppm)
|
00,01 %
(100 ppm)
|
30,2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10%.
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20% |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Z zastrzeżeniem zmian technicznych!)
4.2Elektryczne połączenie: 5 słupek M12 wtykacz obudowa
|
|
Zakres pomiarowy |
rezolucja |
Wyjście Opór wyjściowy |
Nazwa nachylenie |
Zasilanie napięciem |
Połączenie |
| WP10MA-200-M12 |
0.5... 200.0 ppm |
00,1 ppm |
4...20 mA
niewykalibrowane |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n. c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5%
(50000 ppm)
|
00,01 %
(100 ppm)
|
30,2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10%.
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Z zastrzeżeniem zmian technicznych!)
Części zamienne
| Rodzaj |
Membrana czapka |
Elektrolit |
Emery |
O-pierścień |
| Wszystkie WP10H |
M10.1H z G-holderem Art. nr 11045.1
|
EWP7/W, 100 ml
Artykuł nr 11201
|
S2
Artykuł nr 11906
|
20 x 1,5 silikonu
Artykuł nr 11803
|
| Wszystkie WP10N |
| Wszystkie WP10L |
M10.1D z uchwytem G art. nr 11041.1
|
| Wszystkie WP10-20% |
| Wszystkie WP10MA-200 |
M10.1H z G-holderem Art. nr 11045.1
|
| Wszystkie WP10MA-2000 |
| Wszystkie WP10MA-2% |
M10.1D z uchwytem G art. nr 11041.1
|
| Wszystkie WP10MA-5% |
| Wszystkie WP10MA-10% |
| Wszystkie WP10MA-20% |
(Z zastrzeżeniem zmian technicznych!)
