Szczegóły Produktu:
|
| Nazwa produktu: | Czujnik bromu | Model produktu: | BR1MA |
|---|---|---|---|
| Skala:: | 0,005 ~ 2,000; 0,05 ~ 5,00/10,00/20,00 | Zakres ciśnienia: | 0 ~ 0,5 bara (komora przepływowa) |
| Zakres temperatury: | 0 ~ 45 ℃ | Czas odpowiedzi: | T90: ok. 2 min. |
| Wskaźnik przepływu: | 15-30 l/h (33 – 66 cm/s) | ||
| Podkreślić: | Czujnik bromu w wodzie pitnej,Czujnik bromu wody morskiej,Pojemnik bromu w basenach |
||
Dwuprzewodowy czujnik bromowy 4-20mA do wody pitnej i morskiej w basenach
1. Brom jako źródło ubocznych produktów dezynfekcji
Podczas uzdatniania wody, zwłaszcza gdy do dezynfekcji stosuje się chlor lub ozon, brom może reagować z chlorem lub ozonem, tworząc bromowane produkty uboczne dezynfekcji. Powszechnie stosowane bromowane produkty uboczne dezynfekcji obejmują bromian (BrO₃⁻) i bromowane związki organiczne, takie jak bromoform, które mogą mieć niekorzystny wpływ na zdrowie ludzkie i środowisko. Badanie stężenia bromu w wodzie pomaga: monitorować powstawanie produktów ubocznych, aby uniknąć przekroczenia ich stężeń; ogranicza powstawanie produktów ubocznych poprzez optymalizację procesu dezynfekcji.
2. Oddziaływanie bromu i chloru
Podczas procesu dezynfekcji poprzez chlorowanie brom zawarty w wodzie reaguje z chlorem, tworząc chlorki bromu (takie jak chlorobromek), które wpływają na efekt dezynfekcji i mogą powodować powstawanie produktów ubocznych. Monitorowanie stężenia bromu w wodzie pomaga: zapewnić skuteczność dezynfekcji chlorem; zrozumieć wpływ bromu na proces dezynfekcji, aby dostosować ilość i czas kontaktu chloru.
3. Wpływ bromu na jakość wody
Obecność bromków w wodzie ma pewien wpływ na jakość wody, zwłaszcza na jej właściwości chemiczne. Wysokie stężenia bromu mogą wpływać na wartość pH, stabilność chemiczną i reaktywność wody z innymi substancjami. Wykrywanie stężenia bromu pomaga ocenić ogólną jakość wody i podjąć niezbędne działania lecznicze.
4. Brom jako wskaźnik zanieczyszczeń
W niektórych przypadkach brom jest wskaźnikiem pewnych źródeł zanieczyszczeń. Na przykład odprowadzanie niektórych ścieków przemysłowych, wody morskiej lub substancji zawierających brom do zbiorników wodnych doprowadzi do wzrostu stężenia bromu w wodzie. Monitorowanie stężenia bromu w wodzie może służyć jako wczesny wskaźnik obecności substancji zanieczyszczających, ułatwiając zakładom uzdatniania wody wykrywanie potencjalnych źródeł zanieczyszczeń i reagowanie na nie.
5. Wpływ na zdrowie i ekologię wody
Wysokie stężenia bromu lub jego związków mogą mieć wpływ na ekosystemy wodne. Nadmierne stężenie produktów ubocznych, takich jak bromian, w wodzie może być toksyczne dla organizmów wodnych, zwłaszcza ryb i bezkręgowców. Monitorując stężenie bromu w wodzie, można ocenić potencjalne ryzyko dla środowiska ekologicznego i podjąć odpowiednie środki ochronne.
6. Przepisy i wymagania norm
W niektórych krajach i regionach zawartość bromków i bromowanych produktów ubocznych dezynfekcji w wodzie podlega ścisłym regulacjom, a monitorowanie stężenia bromu jest ważnym sposobem zapewnienia, że jakość wody spełnia wymogi prawne.
7. Brom jako substytut w procesie dezynfekcji
Brom jest czasami stosowany jako substytut środków dezynfekcyjnych. W niektórych specyficznych procesach uzdatniania wody brom stosuje się w celu zastąpienia chloru lub w połączeniu z nim. W tym celu badanie stężenia bromu w wodzie pozwala ocenić jego skuteczność dezynfekcyjną i bezpieczeństwo oraz zapewnić niezawodną pracę systemu uzdatniania wody.

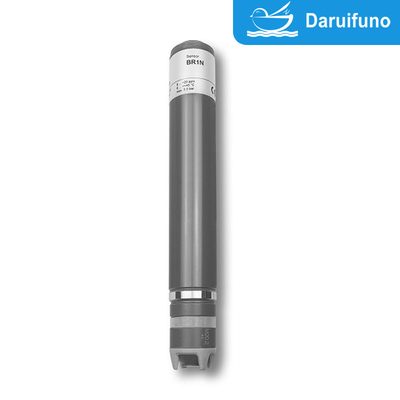

Czujnik bromu BR1MA wykorzystuje system trzech elektrod do pomiaru wolnego bromu (HOBr) i 1-bromo-3-chloro-5,5-dimetylohydantoiny (BCDMH). Stosowany jest w basenach, wodzie pitnej, wodzie użytkowej, technologicznej i morskiej. Zmniejsza zależność od pH, toleruje środki powierzchniowo czynne i ma odporność na ciśnienie 0,5 bara.
![]()
Dane techniczne
|
|
BR1 |
| Wskaźnik | Brom |
| Aplikacja | Woda pitna, woda basenowa, woda użytkowa, woda technologiczna, woda morska |
| Środki bromowe |
Wolny brom (HOBr) 1-Bromo-3-chloro-5,5-dimetylohydantoina (BCDMH) |
| Układ pomiarowy | Pokryty membraną, amperometryczny układ potencjostatyczny z 3 elektrodami |
|
Elektroniczny |
Wersja analogowa: - wyjście napięciowe - elektronika nie izolowana galwanicznie - analogowe wewnętrzne przetwarzanie danych - sygnał wyjściowy: analogowy (analog-out/analog) Wersja cyfrowa: - elektronika jest całkowicie izolowana galwanicznie - cyfrowe przetwarzanie danych wewnętrznych - sygnał wyjściowy: analogowy (wyjście analogowe/cyfrowe) Lub cyfrowy (wyjście cyfrowe/cyfrowe) Wersja mA: - wyjście prądowe analogowe - elektronika nie izolowana galwanicznie - sygnał wyjściowy: analogowy (analog-out/analog) |
|
Informacje o zakresie pomiarowym |
Rzeczywiste nachylenie czujnika może różnić się w zależności od produkcji od 65% do 150% nachylenia nominalnego
Uwaga: Przy nachyleniu > 100% zakres pomiarowy ulega odpowiedniemu zmniejszeniu. (Przykład: 150% nachylenia → 67% określonego zakresu pomiarowego) |
|
Temperatura pracy |
Pomiar temperatury wody: 0 … +45°C (brak kryształków lodu w wodzie pomiarowej) |
| Temperatura otoczenia: 0 … +55°C | |
| Kompensacja temperatury |
Automatycznie, poprzez zintegrowany czujnik temperatury Należy unikać nagłych zmian temperatury |
|
Maks. dopuszczalne ciśnienie robocze |
Praca bez pierścienia ustalającego: - 0,5 bara - brak impulsów ciśnienia i/lub wibracji |
|
Praca z pierścieniem ustalającym w komorze przepływowej: - 0,5 bara, - brak impulsów ciśnienia i/lub wibracji (patrz opcja 1) |
|
|
Natężenie przepływu (Prędkość przepływu przychodzącego) |
Około. 15-30 L/h (33 – 66 cm/s) w komorze przepływowej |
| Zakres pH |
pH 6,5 – pH 9,5, silnie zmniejszona zależność od wartości pH (patrz wykres na ostatniej stronie „względna zależność od pH”) |
|
|
BR1 | ||
| Czas docierania | Pierwsze uruchomienie ok. 2 godz | ||
| Czas reakcji | T90: ok. 2 minuty | ||
| Regulacja punktu zerowego | Nie jest to konieczne | ||
|
kalibrowanie |
Na urządzeniu poprzez analityczne oznaczenie stężenia bromu Zalecenie w zależności od środka bromowego: - Wolny brom DPD1 - metoda - BCDMH DPD4 - metoda |
||
|
Wrażliwość krzyżowa/zakłócenia |
Cl2: jest również mierzony ClO2: jest również mierzony O3: jest również mierzony Inhibitory korozji mogą prowadzić do błędów pomiarowych. Stabilizatory twardości wody mogą powodować błędy pomiarowe. |
||
| Brak środka dezynfekującego | Maks. 24 godz | ||
|
Połączenie |
wersja mV:5-biegunowy M12, kołnierz wtykowy Wersja Modbusa:5-biegunowy M12, kołnierz wtykowy Wersja 4-20 mA: zacisk 2-biegunowy Lub 5-biegunowy M12, kołnierz wtykowy |
||
| Maks. długość kabla czujnika (w zależności od wewnętrznego przetwarzania sygnału) | Analog | < 30 m | |
| Cyfrowy |
> 30 m są dopuszczalne Maksymalna długość kabla zależy od zastosowania |
||
| Typ ochrony |
5-biegunowy kołnierz wtykowy M12: IP68 Zacisk 2-biegunowy z osłoną mA: IP65 |
||
| Tworzywo | Mikroporowata membrana hydrofilowa, PVC, PEEK, stal nierdzewna 1.4571 | ||
|
Rozmiar |
Średnica: ok. 25 mm Długość: wersja mV: ok. 190 mm (przetwarzanie sygnału analogowego) ok. 205 mm (cyfrowe przetwarzanie sygnału) Wersja Modbus: ok. 205 mm Wersja 4-20 mA: ok. 220 mm (zacisk 2-biegunowy) ok. 190 mm (5-biegunowy-M12) |
||
| Transport | +5 … +50°C (czujnik, elektrolit, nasadka membrany) | ||
|
|
BR1 |
|
Składowanie |
Czujnik: suchy i bez elektrolitu, bez ograniczeń w temperaturze +5 … +40°C |
|
Elektrolit: w oryginalnej butelce chronionej przed światłem słonecznym w temperaturze +5 … +35°C min. 1 rok lub do określonej daty ważności |
|
|
Nasadka membranowa: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5 … +40°C (używane zaślepki membranowe nie mogą być składowane) |
|
|
Konserwacja |
Regularna kontrola sygnału pomiarowego, min. raz w tygodniu Poniższe informacje w dużym stopniu zależą od jakości wody: Wymiana nasadki membranowej: raz w roku Wymiana elektrolitu: co 3 - 6 miesięcy |
|
|
|
Optowaćpunkt 1: Utrzymywanie pierścień |
- Podczas pracy przy ciśnieniu > 0,5 bara w komorze przepływowej
- Wymiary pierścienia ustalającego 29 x 23,4 x 2,5 mm, nacięty, PETP
- Możliwość wyboru różnych pozycji rowka (na żądanie) |
|
Dane techniczne
1. BR1 (wyjście analogowe, wewnętrzne przetwarzanie sygnału analogowego)
|
|
Zakres pomiarowy
W ppm |
Rezolucja
W ppm |
Wyjście Rezystancja wyjściowa |
Nachylenie nominalne (przy pH 7,2)
w mV/ppm |
Woltaż dostarczać | Połączenie |
|
BR1H-M12 |
0,005…2,000 |
0,001 |
analog 0…-2000 mV
1 kΩ |
-1000 |
±5 - ±15 VDC
10 mA |
5-biegunowy kołnierz wtykowy M12
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: -U PIN4: sygnał GND PIN5: brak |
|
BR1N-M12 |
0,05…20,00 |
0,01 |
-100 |
(Z zastrzeżeniem zmian technicznych!)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest również izolowany galwanicznie, co oznacza, że jest bezpotencjałowy.
|
|
Zmierzenie zakres
W ppm |
Rezolucja
W ppm |
Wyjście
Wyjście opór |
Nominalny Nachylenie (przy pH 7,2)
W mV/ppm |
Moc dostarczać | Połączenie |
| BR1H-An-M12 | 0,005…2,000 | 0,001 |
analog
0…-2 V
(maks. -2,5 V)
1kΩ
|
-1000 |
9–30 V prądu stałego ok. 20-56 mA |
5-biegunowa wtyczka M12 kołnierz
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: masa zasilania PIN4: sygnał GND PIN5: brak |
| BR1N-An-M12 | 0,05…20,00 | 0,01 | -100 | |||
| BR1H-Ap-M12 | 0,005…2,000 | 0,001 |
analog 0…+2 V (maks. +2,5 V) 1kΩ |
+1000 | ||
| BR1N-Ap-M12 | 0,05…20,00 | 0,01 | +100 |
(Z zastrzeżeniem zmian technicznych!)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest również izolowany galwanicznie, co oznacza, że jest bezpotencjałowy.
|
|
Zmierzenie zakres
W ppm |
Rezolucja
W ppm |
Wyjście
Wyjście opór |
Moc dostarczać | Połączenie |
|
BR1H-M0c |
0,005…2,000 |
0,001 |
Modbus RTU
Czujnik nie posiada rezystorów obciążeniowych. |
9–30 V prądu stałego
ok. 20-56 mA |
5-biegunowy kołnierz wtykowy M12
Funkcja przewodów: P IN1: zarezerwowane PIN2: +U PIN3: masa zasilania PIN4: RS485B PIN5: RS485A |
|
BR1N-M0c |
0,05…20,00 |
0,01 |
(Z zastrzeżeniem zmian technicznych!)
Konieczne jest bezpotencjałowe podłączenie elektryczne, ponieważ elektronika czujnika nie jest wyposażona w izolację galwaniczną.
|
|
Zmierzenie zakres
W ppm |
Rezolucja
W ppm |
Wyjście Rezystancja wyjściowa |
Nachylenie nominalne (przy pH 7,2)
WmA/ppm |
Zasilanie napięciem | Połączenie |
| BR1MA-2 | 0,005… 2,000 | 0,001 |
analog 4…20 mA nieskalibrowane |
8,0 |
12…30 V prądu stałego RL = 50Ω (12V)… 900 Ω (30 V) |
Zacisk 2-biegunowy (2 x 1 mm²)
Zalecony: Okrągły kabel φ 4 mm 2 x 0,34 mm² |
| BR1MA-5 | 0,05… 5,00 | 0,01 | 3.2 | |||
| BR1MA-10 | 0,05… 10,00 | 0,01 | 1.6 | |||
| BR1MA-20 | 0,05… 20,00 | 0,01 | 0,8 |
(Z zastrzeżeniem zmian technicznych!)
|
|
Zmierzenie zakres
W ppm |
Rezolucja
W ppm |
Wyjście Rezystancja wyjściowa |
Nachylenie nominalne (przy pH 7,2)
WmA/ppm |
Zasilanie napięciem | Połączenie |
| BR1MA-2-M12 | 0,005… 2,000 | 0,001 |
analog 4…20 mA nieskalibrowane |
8,0 |
12…30 V prądu stałego RL = 50 Ω (12 V)… 900 Ω (30 V) |
5-biegunowy kołnierz wtykowy M12
Funkcja przewodów: PIN1: brak PIN2: +U PIN3: -U PIN4: n c. PIN5: brak |
| BR1MA-5-M12 | 0,05… 5,00 | 0,01 | 3.2 | |||
| BR1MA-10-M12 | 0,05… 10,00 | 0,01 | 1.6 | |||
| BR1MA-20-M12 | 0,05… 20,00 | 0,01 | 0,8 |
(Z zastrzeżeniem zmian technicznych!)

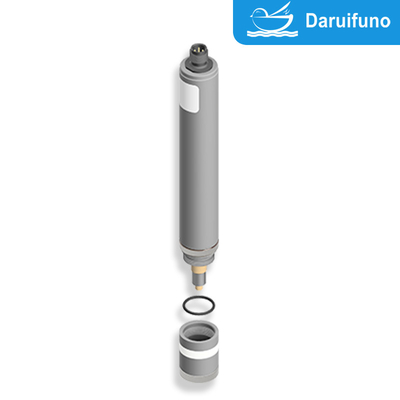

Zapasowy Strony
| Typ |
Membrana czapka |
Elektrolit | Szmergiel | O-pierścień |
| Wszystkie BR1 |
M48.2 Sztuka. Nr 11047 |
ECP1.4/ŻEL, 100 ml Sztuka. Nr 11006.1 |
S1 Sztuka. Nr 11908 |
14x1,8 NBR Sztuka. Nr 11806 |
(Z zastrzeżeniem zmian technicznych!)
![]()
