Szczegóły Produktu:
|
Nazwa produktu: | Czujnik chlorynu/chloranu | Model produktu: | BR1MA |
---|---|---|---|
Skala:: | 0,005 ~ 2,000; 0,05 ~ 2,00 | Zakres ciśnienia: | 0 ~ 5 (komórka przepływowa) |
Zakres temperatury: | 0 ~ 40 ℃ | Czas odpowiedzi: | T90: ok. 1 minuta |
Wskaźnik przepływu: | 15-30 l/h (33 – 66 cm/s) | ||
Podkreślić: | Czujnik chloru/chloranu wody morskiej,Czujnik chloru/chloranu w basenie,Czujnik chloru/chloranu wody pitnej |

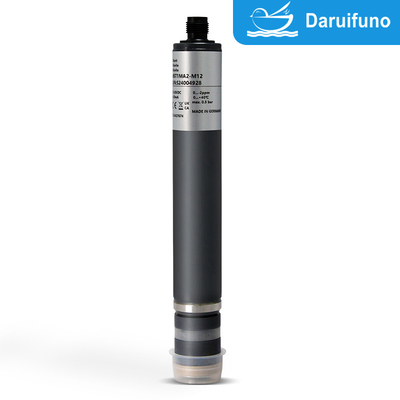

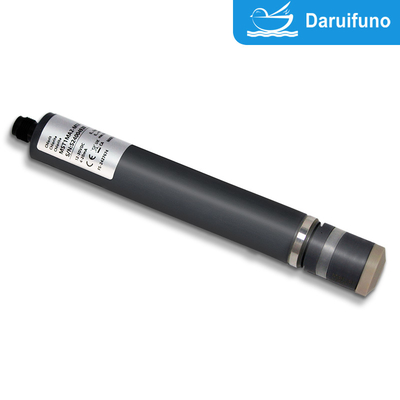

Dwuprzewodowy czujnik chloru 4-20mA do basenów Woda pitna Woda procesowa Woda i woda morska
Czujnik chloritu/chloratu oparty na membranie z dwukierunkowym wyjściem sygnału 4-20mA ma następujące główne zalety i cechy:
1Stabilność i niezawodność
Zasada membranowa: technologia separacji membranowej może skutecznie uniknąć wpływu jonów zakłócających (takich jak jony chlorku, azotany itp.).) oraz poprawy selektywności i dokładności pomiarów.
Długa żywotność elektrody: konstrukcja elektrody jest trwała i może utrzymywać stabilną wydajność przez długi czas w skomplikowanych warunkach wodnych.
2- Wygodna transmisja sygnału.
Wyjście 4-20mA z podwójnym przewodem: nie wymaga dodatkowej linii zasilania, nadaje się do transmisji sygnału na duże odległości, ma silną zdolność przeciwdziałania zakłóceniom, dobrą kompatybilność,i mogą być bezpośrednio podłączone do systemów sterowania, takich jak PLC i DCS.
Standaryzacja sygnału analogowego: wyjście 4-20mA jest standardowym interfejsem w zakresie sterowania automatyzacją przemysłową, który jest wygodny do płynnego zintegrowania z istniejącymi systemami.
3. Monitoring w czasie rzeczywistym online
Wspiera monitorowanie w czasie rzeczywistym zmian stężenia chloritów i chloranów, może szybko reagować na zmiany jakości wody,i nadaje się do kontroli przemysłowych procesów i zastosowań do oczyszczania wody.
4Niskie koszty utrzymania
Łatwa wymiana membrany: zespół membranowy jest łatwy do wymiany, a żywotność czujnika jest wydłużona.
Długie odstępy kalibracji: stabilne pomiary, zmniejszające potrzebę częstej kalibracji i obniżające koszty eksploatacji.
5Odporny na trudne warunki
Konstrukcja przeciwdziałająca zanieczyszczeniu: struktura błony może skutecznie zapobiegać przyczepianiu się brudów i cząstek i jest odpowiednia do różnych warunków jakości wody.
Szeroki zakres adaptacyjności: może pracować stabilnie w różnych warunkach temperatury, pH i ciśnienia.
6Bezpieczeństwo i ochrona środowiska
Metoda bez reagentów: nie są wymagane reagenty chemiczne, zmniejsza to zanieczyszczenie wtórne, jest ekologiczna i przyjazna dla środowiska.
Materiały nietoksyczne: Główne materiały membrany i czujnika są przyjazne dla środowiska i trwałe oraz spełniają normy ochrony środowiska i higieny wody pitnej.
System trójelektrodowy do pomiaru chloranu i chloritu, stosowany w basenach, wodzie pitnej, usługach, procesach i wodzie morskiej, zmniejszający zależność od pH, odporny na środki powierzchniowo czynne,brak wrażliwości krzyżowej na dwutlenek chloru, chloru i chloranu, oraz odporność na ciśnienie 5 barów
Specyfikacje
|
MST1 |
Wskaźnik | Chloryt |
Zastosowanie | Woda pitna, woda basenowa, woda serwisowa, woda przetwórcza. |
Odpowiednie metody produkcji dwutlenku chloru |
e. g. - Metoda kwasu/chlorytu - metoda chlor/chloryt |
System pomiarowy | Układ 3-elektrodowy potencjostatyczny amperometryczny pokryty błoną |
Elektroniczne |
Wersja analogowa: - urządzenia elektroniczne nieizolowane galwanicznie - analogowe wewnętrzne przetwarzanie danych - sygnał wyjściowy: analogowy (analog-out/analog) Wersja cyfrowa: - elektronika jest całkowicie izolowana galwanicznie - cyfrowe wewnętrzne przetwarzanie danych - sygnał wyjściowy: analogowy (analogowy / cyfrowy) lub cyfrowe (cyfrowe wyjście/cyfrowe) wersja mA: - analogiczny bieg wyjściowy - urządzenia elektroniczne nieizolowane galwanicznie - sygnał wyjściowy: analogowy (analog-out/analog) |
Temperatura pracy |
Pomiar temperatury wody: 0... +40 °C (brak kryształów lodu w wodzie pomiarowej) |
Temperatura otoczenia: 0... +55 °C | |
Kompensacja temperatury |
Automatycznie, za pomocą zintegrowanego czujnika temperatury Maksymalna zmiana temperatury: 0,3 °C na minutę, nagła temperatura Zmiany muszą być unikane. |
maks. dopuszczalne ciśnienie robocze |
Działanie bez pierścienia oporowego: - 0,5 bara. - brak impulsów ciśnienia i/lub wibracji |
Działanie z pierścieniem przytrzymującym w komórce przepływowej: - 5 barów, - brak impulsów ciśnienia i/lub wibracji (patrz opcja 1) |
|
Wpływ (przychodząca prędkość strumienia) |
Ok. 15-30 l/h (33 66 cm/s) w ogniwie przepływowym |
Zakres pH | pH 6 ️ pH 9 |
Czas uruchomienia | Pierwsze uruchomienie około 24 h |
Czas reakcji | T90: około 1 min. |
Korekta punktu zerowego | Zazwyczaj nie jest to konieczne |
Kalibracja | W urządzeniu, poprzez analityczne określenie stężenia chloritu |
|
MST1 |
||
Uwaga: |
Mn2+, azotyn, Fe2+ Brak zakłóceń dla dwutlenku chloru, chloru i chloranu
Inhibitory korozji mogą powodować błędy pomiarowe. Stabilizatory twardości wody mogą powodować błędy pomiarowe. |
||
Brak środka dezynfekującego | Maksymalnie 24 godziny | ||
Połączenie |
wersja mV:5-polarny M12, kołnierz z wtyczką Modbus wersja:5-polarny M12, kołnierz z wtyczką Wersja 4-20 mA: dwubiegunowy końcowy lub 5-polarny M12, kołnierz z wtyczką |
||
maks. długość kabla czujnika (w zależności od wewnętrznego przetwarzania sygnału) | analogowy | < 30 m | |
cyfrowe |
> 30 m jest dopuszczalne Maksymalna długość kabla zależy od zastosowania |
||
Rodzaj zabezpieczenia |
5 biegunowy brycz M12: IP68 Dwubiegunowy zestaw końcowy z kapsułą mA: IP65 |
||
materiał | Mikroporowa membrana hydrofilowa, PVC, PEEK, stal nierdzewna | ||
Wielkość |
średnica: ok. 25 mm Długość: wersja mV około 190 mm (przetwarzanie sygnału analogowego) ok. 205 mm (cyfrowe przetwarzanie sygnałów) Wersja Modbus ok. 205 mm Wersja 4-20 mA ok. 220 mm (2-polarne końcowe) przybliżenie 190 mm (5-polarny-M12) |
||
Transport | +5... +50 °C (czujnik, elektrolit, pokrywa membranowa) | ||
przechowywanie |
Czujnik: suchy i bez elektrolitu bez ograniczeń w temperaturze +5... +40 °C | ||
Elektrolit: w butelce oryginalnej chronionej przed promieniami słonecznymi w temperaturze +5... +35 °C Min. 1 rok lub do określonego terminu ważności |
|||
Pokrycie membranowe: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5... +40 °C (nie można przechowywać zużytych czapek membranowych) |
|||
utrzymanie |
Regularna kontrola sygnału pomiarowego, co najmniej raz w tygodniu Od jakości wody zależą następujące specyfikacje: Zmiana pokrywy błony: raz w roku Zmiana elektrolitu: co 3 - 6 miesięcy |
||
|
Opcja 1: Zatrzymanie pierścień |
- W przypadku pracy przy ciśnieniach > 0,5 bara w komórce przepływowej - Rozmiary obręczy oporowej 29 x 23,4 x 2,5 mm, pocięte, PETP - Różne pozycje dla rowu wybierane (na żądanie) |
|
Zasiłek Części
Rodzaj | Membrana czapka | Elektrolit | Emery | O-pierścień |
Dla wszystkich MST1 |
M48.2 Artykuł nr 11047 |
EMST1/GEL, 100 ml Artykuł nr 11202 |
S2 Artykuł nr 11906 |
14 x 1,8 NBR Artykuł nr 11806 |
(Z zastrzeżeniem zmian technicznych!)
Dane techniczne
1.MST1 (analogiczny wydajność, analogowy wewnętrzne sygnał przetwarzanie)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
|
Zakres pomiarowy
w ppm |
rezolucja
w ppm |
Wyjście Opór wyjściowy |
Pozytywny nachylenie (w pH 7,2)
wmV/ppm |
Zasilanie napięciem | Połączenie |
MST1H-M12 | 0.005...2000 * | 0.001 |
0...-2000 mV 1 kΩ |
- 1000 |
±5 - ±15 VDC 10 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: -U PIN4: sygnał GND PIN5: n. c. |
MST1N-M12 |
00,05...2,00 * |
0.01 |
-100 |
|||
MST1HUp-M12 | 0.005...2000 * | 0.001 |
0...+2000 mV 1 kΩ |
+1000 |
10 - 30 VDC 10 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: moc GND PIN4: sygnał GND PIN5: n. c. |
MST1Up-M12 |
00,05...2,00 * |
0.01 |
+100 |
* stężenie badane i zatwierdzone do 2 ppm
(Z zastrzeżeniem zmian technicznych!)
2.MST1 (analogiczny wydajność, cyfrowe wewnętrzne sygnał przetwarzanie)
analogowy / cyfrowy
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Zakres pomiarowy
w ppm |
Rozstrzygnięcie
w ppm |
Produkcja Opór wyjściowy |
Nazwanachylenie
wmV/ppm |
Władzadostawa | Połączenie |
MST1H-An-M12 | 0.005...2000 * | 0.001 |
analogowy 0...-2 V (maks. -2,5 V) 1 kΩ |
- 1000 |
9-30 VDC Ok. 20-56 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: sygnał pomiarowy PIN2: +U PIN3: moc GND PIN4: sygnał GND PIN5: n. c. |
MST1N-An-M12 | 00,05...2,00 * | 0.01 | -100 | |||
MST1H-Ap-M12 | 0.005...2000 * | 0.001 |
analogowy 0...+2 V (maksymalnie +2,5 V) 1 kΩ |
+1000 | ||
MST1N-Ap-M12 | 00,05...2,00 * | 0.01 | +100 | |||
* stężenie badane i zatwierdzone do 2 ppm
(Z zastrzeżeniem zmian technicznych!)
3.MST1 (cyfrowe) wydajność, cyfrowe wewnętrzne sygnał przetwarzanie)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Zakres pomiarowy
w ppm |
Rozstrzygnięcie
w ppm |
Produkcja Opór wyjściowy |
Władza dostawa | Połączenie |
MST1H-M0c |
0.005...2000* |
0.001 |
Modbus RTU
W czujniku nie ma rezystora końcowego. |
9-30 VDC ok. 20-56 mA |
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów: PIN1: zastrzeżony PIN2: +U PIN3: moc GND PIN4: RS485B PIN5: RS485A |
MST1N-M0c |
00,05...2,00 * |
0.01 |
* stężenie badane i zatwierdzone do 2 ppm
(Z zastrzeżeniem zmian technicznych!)
4.MST1 4-20 mA (analogiczny wydajność, analogowy wewnętrzne sygnał przetwarzanie)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
4.1Elektryczne połączenie: 2 słupek terminal zacisk
|
Zakres pomiarowy
w ppm |
Rozstrzygnięcie
w ppm |
Produkcja
Opór wyjściowy |
Pozytywny nachylenie (w pH 7,2)
wmA/ppm |
napięcie dostawa | Połączenie |
MST1MA2 |
0.005...2000 * |
0.001 |
4...20 mA niewykalibrowane |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
Dwu-polarny końcowy (2 x 1 mm2)
Zalecane: okrągły kabel φ4 mm 2 x 0,34 mm2 |
MST1MA20 |
00,05...2,00 * |
0.01 |
0.8 |
|||
* stężenie badane i zatwierdzone do 2 ppm
(Z zastrzeżeniem zmian technicznych!)
4.2 Połączenie elektryczne: 5 słupek M12 wtykacz obudowa
|
Zakres pomiarowy
w ppm |
rezolucja
w ppm |
Produkcja
Opór wyjściowy |
Pozytywny nachylenie (w pH 7,2)
wmA/ppm |
Zasilanie napięciem | Połączenie |
MST1MA2-M12 |
0.005...2000 * |
0.001 |
4...20 mA niewykalibrowane |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5 biegunowe płaszcze z wtyczką M12
Funkcja przewodów: PIN1: n. c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
MST1MA20-M12 |
00,05...2,00 * |
0.01 |
0.8 |
* stężenie badane i zatwierdzone do 2 ppm
(Z zastrzeżeniem zmian technicznych!)
