Monitorowanie efektów oczyszczania wody: Ozon jest silnym utleniaczem szeroko stosowanym w procesach oczyszczania wody, zwłaszcza w wodzie pitnej, wodzie przemysłowej, oczyszczaniu ścieków itp.Ozon może skutecznie zabijać patogenne mikroorganizmy w wodzie, takich jak bakterie, wirusy i glony, i mogą utleniać zanieczyszczenia organiczne, substancje zapachowe i kolor w wodzie.monitorowanie stężenia ozonu w wodzie pomaga zapewnić efekt oczyszczania wody.
Zważywania dotyczące bezpieczeństwa i zdrowia: chociaż ozon ma znaczący wpływ na poprawę jakości wody, wysokie stężenia samego ozonu mogą być szkodliwe dla zdrowia ludzkiego i środowiska.Nadmierne stężenie ozonu w wodzie może być toksyczne dla ludzkiego organizmuDlatego też monitorowanie stężenia ozonu może zapewnić, że jest w bezpiecznym zakresie i zapobiega nadmiernym pozostałościom.
Monitorowanie zużycia ozonu: podczas oczyszczania wody na zużycie ozonu wpłynie jakość wody, np. materia organiczna, azot amoniakowy lub inne substancje chemiczne w wodzie.Monitorując stężenie ozonu w wodzie, można ocenić zużycie ozonu i dostosować dawkę, aby zapewnić efektywne wykorzystanie ozonu i uniknąć marnotrawstwa.
Regulacje dotyczące środowiska: Ozon jest ważnym środkiem dezynfekcyjnym w procesie oczyszczania wody, zwłaszcza w obszarach o rygorystycznych wymaganiach w zakresie ochrony środowiska.Monitorowanie stężenia ozonu w wodzie może zapewnić zgodność z przepisami i normami ochrony środowiskaNa przykład,US EPA i inne agencje regulacyjne czasami wymagają monitorowania pozostałości ozonu, aby zapewnić jego działanie dezynfekcyjne na jakość wody i uniknąć negatywnego wpływu na środowisko ekologiczne.
Optymalizacja technologii oczyszczania wody: poprzez regularne testowanie stężenia ozonu w wodzie można zoptymalizować działanie systemu oczyszczania wody,i dodanie ozonu i czas kontaktu można poprawić, dzięki czemu zwiększa się wydajność dezynfekcji i zmniejsza się koszty eksploatacji.

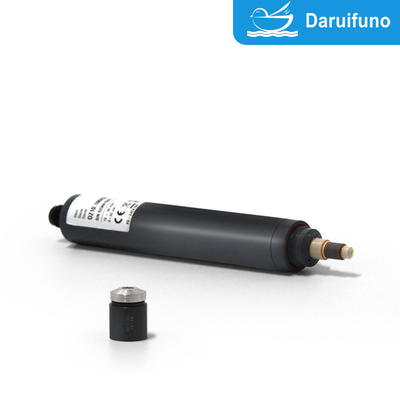

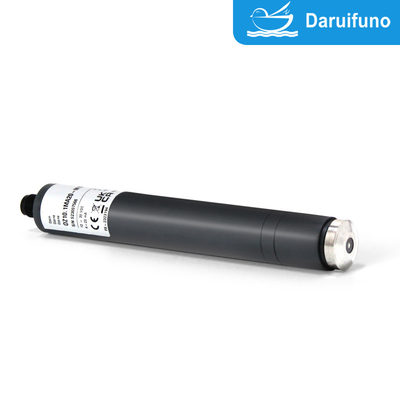

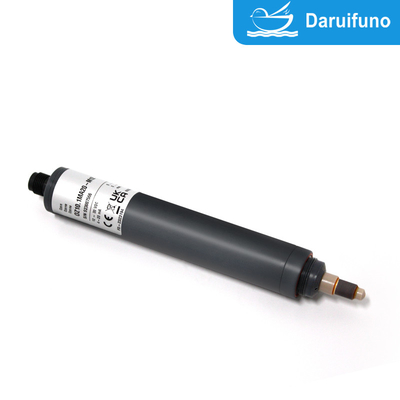

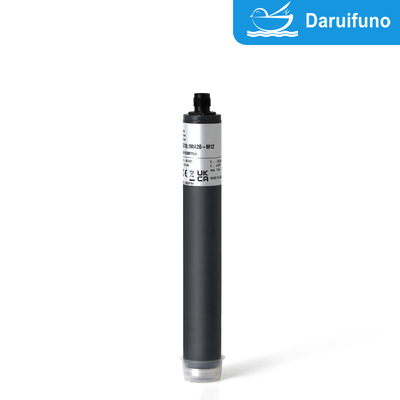

Dwuelektrodowy układ czujnika ozonu amperometrycznego 10.1, stosowane do oczyszczania wody, w tym wody morskiej, takie jak woda z kranu, woda zdyonizowana, system membranowy odwróconej osmozy RO ma odporność mechaniczną,i system membranowy ma silną odporność na czynniki powierzchniowe.
Funkcjonalne cechy czujnika ozonowego amperowego obejmują wysoką wrażliwość i szybką reakcję, dzięki czemu można dokładnie zmierzyć stężenie ozonu w wodzie.Jego zaletami jest silna zdolność przeciwdziałania zakłóceniom.Jest odpowiedni do oczyszczania wody pitnej i wody przemysłowej w celu zapewnienia bezpieczeństwa jakości wody.
|
OZ10.1
|
|
Przechowywanie
|
Czujnik: suchy i bez elektrolitu bez ograniczeń w temperaturze +5... +40 °C |
|
Elektrolit: w butelce oryginalnej chronionej przed promieniami słonecznymi w temperaturze +5... +35 °C min. 1
rok lub do określonego terminu ważności
|
|
Pokrycie membranowe: w oryginalnym opakowaniu bez ograniczeń w temperaturze +5... +40 °C
(nie można przechowywać zużytych czapek membranowych)
|
|
Utrzymanie
|
Regularna kontrola sygnału pomiarowego, co najmniej raz w tygodniu
Od jakości wody zależą następujące specyfikacje:
Zmiana pokrywy błony: raz w roku (w zależności od jakości wody)
Zmiana elektrolitu: co 3 - 6 miesięcy
|
|
|
|
Opcja 1:
Pierścień oporowy
|
- W przypadku pracy przy ciśnieniach > 0,5 bara w komórce przepływowej
- wymiary obręczy 29 x 23,4 x 2,5 mm, pocięte, PETP
- Różne pozycje dla rowu wybierane (na żądanie)
|
|
|
Dane techniczne
1. OZ10.1 (wyjście analogowe, analogowe wewnętrzne przetwarzanie sygnału)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
| |
Pomiar zakres
w ppm
|
Rozstrzygnięcie
w ppm
|
Produkcja
Produkcja
odporność
|
Nazwa
nachylenie
w mV/ppm
|
napięcie
dostawa
|
Połączenie |
| OZ10.1H-M12 |
0.005... 2.000 |
0.001 |
0...-2000 mV
1 kΩ
|
- Tysiąc. |
±5 - ±15 VDC
10 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy
PIN2: +U
PIN3: -U
PIN4: sygnał GND
PIN5: n. c.
|
| OZ10.1N-M12 |
0.05...20.00 |
0.01 |
- 100. |
| OZ10.1HUp-M12 |
0.005... 2.000 |
0.001 |
0...+2000 mV
1 kΩ
|
+1000 |
10 - 30 VDC
10 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: sygnał pomiarowy
PIN2: +U
PIN3: moc GND
PIN4: sygnał GND
PIN5: n. c.
|
| OZ10.1W górę-M12 |
0.05...20.00 |
0.01 |
+100 |
(Z zastrzeżeniem zmian technicznych!)
2. OZ10.1 (wyjście analogowe, cyfrowe wewnętrzne przetwarzanie sygnału)
analogowy / cyfrowy
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
- Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
| |
Pomiar
zakres
w ppm
|
Rozstrzygnięcie
w ppm
|
Produkcja
Produkcja odporność
|
Nazwa
Pochylenie
w mV/ppm
|
Zasilanie |
Połączenie |
| OZ10.1H-An-M12 |
0.005... 2.000 |
0.001 |
analogowy
0...-2 V
(maks. -2,5 V)
1 kΩ
|
- Tysiąc. |
9-30 VDC
ok. 20-56 mA
|
5-pólowy złącze M12
obudowa
Funkcja przewodów:
PIN1: sygnał pomiarowy
PIN2: +U
PIN3: moc GND
PIN4: sygnał GND
PIN5: n. c.
|
| OZ10.1N-An-M12 |
0.05...20.00 |
0.01 |
- 100. |
| OZ10.1H-Ap-M12 |
0.005... 2.000 |
0.001 |
analogowy
0...+2 V
(maks. +2,5 V)
1 kΩ
|
+1000 |
| OZ10.1N-Ap-M12 |
0.05...20.00 |
0.01 |
+100 |
(Z zastrzeżeniem zmian technicznych!)
3. OZ10.1 (wyjście cyfrowe, przetwarzanie cyfrowego sygnału)
- Zasilanie jest izolowane galwanicznie wewnątrz czujnika.
-Sygnał wyjściowy jest izolowany galwanicznie, więc wolny od potencjału.
|
Pomiar
zakres
w ppm
|
Rozstrzygnięcie
w ppm
|
Produkcja
Opór wyjściowy
|
Zasilanie |
Połączenie |
| OZ10.1H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU
W czujniku nie ma rezystora końcowego.
|
9-30 VDC
ok. 20-56 mA
|
Flanca z wtyczką M12 o 5-polarnym biegunach
Funkcja przewodów:
PIN1: zastrzeżony
PIN2: +U
PIN3: moc GND
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0.05...20.00 |
0.01 |
(Z zastrzeżeniem zmian technicznych!)
4. OZ10.1 4-20 mA (wyjście analogowe, analogowe wewnętrzne przetwarzanie sygnału)
Połączenie elektryczne bez potencjału jest niezbędne, ponieważ czujnik elektroniczny nie jest wyposażony w izolację galwaniczną.
4.1 Połączenie elektryczne: zacisk końcowy o dwóch biegunach
| |
Pomiar
zakres
w ppm
|
Rozstrzygnięcie n
w ppm
|
Produkcja
Produkcja
odporność
|
Nazwa
nachylenie
w mA/ppm
|
napięcie
dostawa
|
Połączenie |
| OZ10.1MA0.5 |
0.005...0.500 |
0.001 |
4...20 mA
niewykalibrowane
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
Dwubiegunowy terminal
(2 x 1 mm2)
Zalecane:
Kabel okrągły
4 mm
2 x 0,34 mm2
|
| OZ10.1MA2 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20 |
0.05...20.00 |
0.01 |
0.8 |
(Z zastrzeżeniem zmian technicznych!)
4.2 Połączenie elektryczne: 5-palnowa flanka z wtyczką M12
|
Pomiar
zakres
w ppm
|
Rozstrzygnięcie
w ppm
|
Produkcja
Produkcja
odporność
|
Nazwa
nachylenie
w mA/ppm
|
napięcie
dostawa
|
Połączenie |
| OZ10.1MA0.5-M12 |
0.005...0.500 |
0.001 |
4...20 mA
niewykalibrowane
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
5-półowy M12
wtyczka
Funkcja przewodów:
PIN1: n. c.
PIN2: +U
PIN3: -U
PIN4: n c.
PIN5: n. c.
|
| OZ10.1MA2-M12 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5-M12 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10-M12 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20-M12 |
0.05...20.00 |
0.01 |
0.8 |
(Z zastrzeżeniem zmian technicznych!)
Zasiłek Części
| Rodzaj |
Kapsuła membranowa |
Elektrolit |
Emery |
O-krąg |
| Dla wszystkich OZ10.1 |
M10.3N
Artykuł nr 11057
|
EOZ7/W, 100 ml
Artykuł nr 11102 |
S2
Artykuł nr 11906
|
20 x 1,5 silikonu
Artykuł nr 11803
|
(Z zastrzeżeniem zmian technicznych!)
